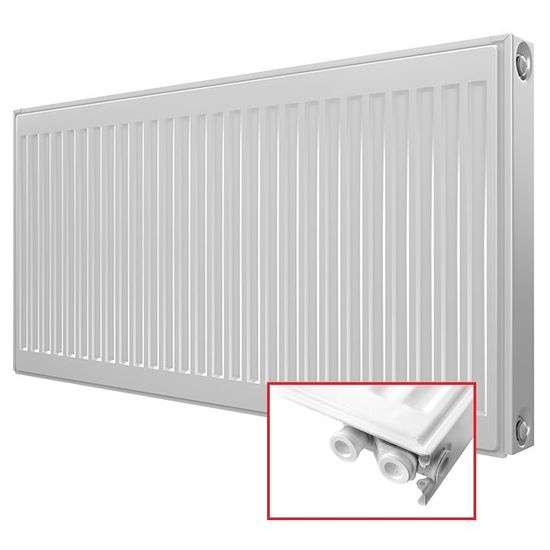

Радиатор панельный Royal Thermo Ventil Compact VC21-500-1400 белый (RAL 9016) с нижним подключением

Радиатор Royal Thermo Ventil Compact VC21-500-1400 панельный белый с нижним подключением подходит для применения как в индивидуальных, так и в центральных однотрубных и двухтрубных системах отопления закрытого типа.

Условия эксплуатации панельных радиаторов Роял Термо

Радиатор панельный Royal Thermo Ventil Compact VC21-500-1400 белый (RAL 9016) с нижним подключением можно применять в системах с рабочим давлением до 8,7 бар и температурой теплоносителя до +120°C. В качестве рабочей среды можно использовать воду или антифриз (в соответствии с требованиями, приведенными в п.4.8 СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей РФ» (приказ МИНЭНЕРГО России № 229 от 19.06.03).). Значение pH должно находиться в пределах от 7 до 10,5. Содержание кислорода не должно превышать 0,02 мг/дм2 воды

Комплект поставки

• Радиатор в термоусадочной пленке и фирменной упаковке
• Вентильная вставка Danfoss
• Паспорт и инструкция по монтажу и эксплуатации с гарантийным талоном
• Кронштейн для крепления - 2 шт. (до длины 1700 мм)
• Воздухоотводчик (кран Маевского)
• Заглушка - 2 шт.
• Шуруп с дюбелем - 4 шт.
• Пластиковый фиксатор-прокладка - 4 шт.

Показатели теплоотдачи радиатора

Тепловая мощность радиатора Royal Thermo Ventil Compact VC22/500 с длиной 1400 мм составляет 2343,6 Вт при ΔT=70°С, 1921,8 Вт при ΔT=60°С и 1523,3 Вт при ΔT=50°С. Это позволяет использовать данный радиатор для обогрева помещений площадью до 23,4 м2.

Указания по монтажу радиатора

• Используйте оригинальные монтажные комплектующие для гарантии надёжной и долгосрочной эксплуатации радиатора.
• Перед установкой радиатора убедитесь в соответствии параметров системы отопления основным характеристикам радиатора в управляющей компании Вашего дома. Не снимайте защитную пленку до окончания ремонтных работ
• Для эффективной работы радиатора необходимо соблюдать рекомендуемые монтажные расстояния: не менее 25 мм от стены, 50 мм от подоконника и 60 мм от пола.
• Перед демонтажем старого радиатора во избежание затопления (залива) помещения убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).
• Для радиаторов длиной до 1700 мм используйте 2 кронштейна, для радиаторов длиной от 1800 мм - 3 кронштейна.
• Во избежание аварии допустимо отклонение оси коллектора радиатора от подводящих труб не более 2°.
• Для возможности демонтажа радиатора на подающий и обратный трубопровод устанавливайте запорную или запорно-регулирующую арматуру.
• Для удаления воздуха из радиатора в верхний коллектор обязательна установка крана Маевского или автоматического воздухоотводчика.
• Рекомендуем использовать монтажные наборы входящие в комплект, при необходимости воспользуйтесь монтажным ключом.

Документация

1. Технический паспорт для стальных панельных радиаторов Royal Thermo (открыть PDF-файл)
2. Сертификат соответствия до 2026 г (открыть PDF-файл)

Технические характеристики
