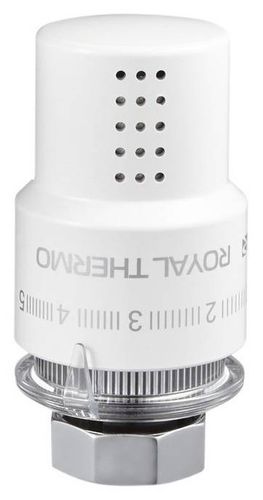

Термоголовка жидкостная Royal Thermo Design M30 x 1,5 пластик, цвет белый (RTO 07.0009)

Жидкостная термоголовка Royal Thermo Design M30 x 1,5 пластик, цвет белый (RTO 07.0009) представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения.

Термоголовка фиксируется на корпусе термостатического вентиля с помощью накидной гайки с резьбой M30х1,5 непосредственно над его штоком. Использование терморегулирующей арматуры позволяет автоматически поддерживать температуру воздуха в помещениях на заданном уровне с точностью до 1°С.

Диапазон регулирования температуры от +7°C до +28°C.

Принцип действия жидкостной термоголовки

Основной элемент термоголовки Роял Термо – сильфон, заполненный специальной термочувствительной жидкостью. Давление в сильфоне сбалансировано силой настроечной пружины. Сильфон с жидкостью воспринимает изменение температуры окружающего воздуха. При повышении температуры жидкость расширяется, объем сильфона увеличивается, шток термоголовки и нажимной цилиндр перемещаются, а вслед за ними золотник термостатического клапана – в сторону сокращения протока теплоносителя через отопительный прибор, пока не будет установлено равновесие между давлением в сильфоне и усилием пружины. При понижении температуры происходит обратный процесс: жидкость сжимается, обьем сильфона уменьшается, шток и с ним золотник клапана перемещаются в сторону открытия до нового равновесия системы.

Изменяя силу сжатия рабочей пружины можно настроить регулятор на поддержание любой желаемой температуры в пределах температурной шкалы, но не более той, на которую рассчитана мощность отопительного прибора. Термоголовка настраивается самим пользователем в процессе эксплуатации системы отопления простым поворотом ее корпуса до совмещения значения температуры со стрелкой-указателем настройки. Цифры на шкале коррелируются с поддерживаемой температурой.

Конструкция и материалы

Комплектация

1. Термоголовка.
2. Индивидуальная упаковка со штрихкодом.
3. Паспорт (предоставляется по запросу в электронной форме).

Габариты

Указания по монтажу

Жидкостные термоголовки Роял Термо могут применяться со всеми термостатическими клапанами и отопительными приборами, укомплектованнымитермостатическими вставками с соответствующим соединением М30х1,5 и могут быть установлены при работающейсистеме отопления.

Так как датчик внутри термоголовки реагирует на температуру окружающего воздуха, осьтермоголовки необходимо располагать в горизонтальном положении, а термоголовки не должны закрыватьсяглухими шторами или декоративным экраном.

Установку термоголовку на клапан необходимо выполнять в следующей последовательности:

1. Снять защитный колпачок с клапана терморегулятора;
2. Настроить термоголовку на 28 градусов, для чего, придерживая головку за нижнюю часть, повернуть верхнюю часть так,чтобы индекс “5” на шкале оказался напротив указателя настройки;
3. Приставить термоголовку к клапану таким образом, чтобы указатель и шкала настройки были удобны для обзора.Накрутить соединительную гайку термоголовки на корпус клапана с усилием не более 2 Н·м
4. Термоголовка должна быть установлена в горизонтальном положении относительно пола. Настройкатермоголовки в процессе эксплуатации на желаемую температуру производится путем поворота ее рукоятки досовмещения цифры с указателем настройки.

Документация

1. Паспорт на жидкостные термоголовки серии "Design" (открыть PDF-файл)

Технические характеристики
