Насосная группа Stout 1" SDG-0007-002502 с 3-х ход. смесителем с насосом Grundfos UPSO 25-65 унив.

Насосная группа Stout 1" SDG-0007-002502 универсальная с 3-х ходовым смесительным клапаном с насосом Grundfos UPSO 25-65 предназначена для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя.

Насосная группа с трёхходовым приводным смесителем обеспечивает циркуляцию и регулировку температуры теплоносителя, поступающего из первичного контура при помощи 3-х ходового смесительного клапана с управляющей рукояткой (без электропривода). При необходимости автоматического управления на клапан может быть установлен сервоопривод.

Особенности

• Т-образный соединительный элемент делает насосную группу Stout SDG-0007-002502 универсальной и позволяет при необходимости сделать замену подающей и обратной линий.

Насос

Насосная группа Stout SDG-0007-002502 укомплектована насосом Grundfos UPSO 25-65 180. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола.

Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики.

Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.

Условия эксплуатации групп быстрого монтажа Stout

В качестве теплоносителя допускается применять воду и водные растворы гликолей (до 30%) с рабочей температурой от +5°С до +90°С. Максимально допустимая температура составляет +110°С. Давление не должно превышать 10 бар.

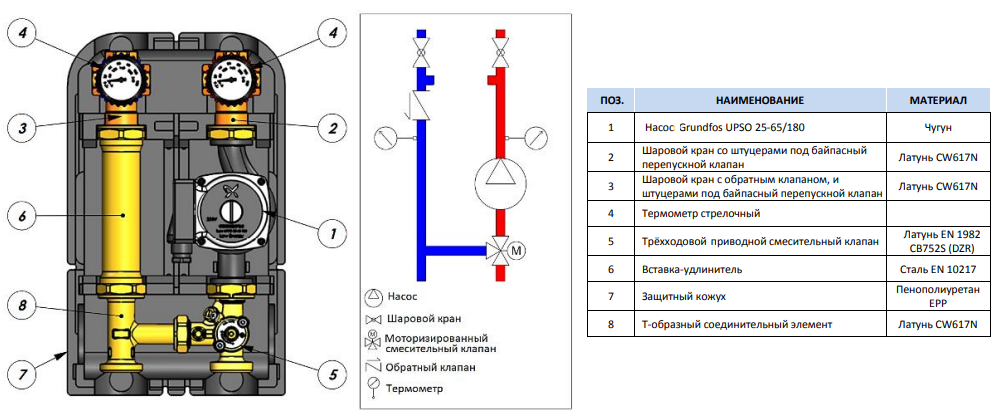

Конструкция насосной группы Стоут SDG-0007-002502

Комплектация группы быстрого монтажа Stout SDG-0007-002502

• циркуляционный насос Grundfos UPSO 25-65;
• 3-ходовой смесительный клапан;
• шаровой кран со штуцерами под байпасный перепускной клапан;
• шаровой кран с обратным клапаном и штуцерами под байпасный перепускной клапан;
• шаровой кран под насос с накидной гайкой;
• 2 стрелочных термометра со шкалой температур от 0°С до +120°С;
• вставка-удлинитель;
• Т-образный соединительный элемент;
• блочная EPP термоизоляция из пенополиуретана.

Габариты

Рекомендации по монтажу насосных групп Стаут

• Монтаж и демонтаж насосных групп необходимо выполнять на охлажденном контуре, не находящемся под давлением.
• Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов;
• Для крепления к стене следует использовать специальные кронштейны. Прилагаемые к комплекту кронштейны, позволяют выполнять крепление только в вертикальном положении «часы в положении 12».
• Для установки насосной группы на стену необходимо:

  1. Извлечь группу из изоляции;
  2. С помощью ножа прорезать заднюю изоляцию, чтобы получить отверстия для кронштейна;
  3. Закрепить кронштейн на стене, используя два отверстия;
  4. Вставить группу в изоляцию;
  5. Закрепить группу на кронштейне;
  6. Подсоединить трубопроводы к группе.

Технические характеристики
