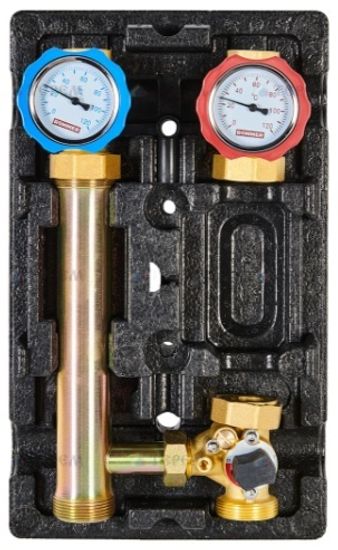

Группа быстрого монтажа Rommer 1" с трёхходовым смесительным клапаном без насоса в теплоизоляции (RDG-1003-002501) предназначена для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя.
Расчёт пропускной способности для групп, оборудованных насосом, рассчитывается отдельно с учётом характеристик насоса. Остаточный напор насоса должен быть достаточен для нормальной циркуляции теплоносителя в общей системе, в противном случае необходимо заменить насос на более подходящий по характеристикам, либо заменить группу с более подходящим размером.
Конструкция
| 1 - Вставка-удлинитель (сталь EN 10217) |
Условия эксплуатации
Группу быстрого монтажа Rommer в теплоизоляции можно использовать совместно с водой и водными растворами гликолей с концентрацией до 30%. Давление в системе не должно превышать 10 бар. Температура теплоносителя - от +5°С до +90°С.
Комплектация
- Группа быстрого монтажа с кожухом
- Набор крепежа
- Коробка упаковочная
- Технический паспорт с гарантийным талоном

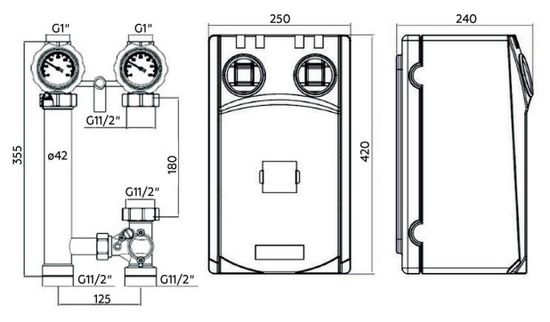

Габариты
Указания по монтажу
Монтаж насосных групп Роммер следует производить в соответствии с требованиями (СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).
Монтаж и демонтаж насосных групп необходимо выполнять на охлажденном контуре, не находящемся под давлением. Для обеспечения возможности выполнения проверок и техобслуживания данного устройства и других компонентов не создавать препятствий для доступа и видимости.
Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов. Для крепления к стене следует использовать специальный универсальный кронштейн. Кронштейн позволяет устанавливать устройства в любом положении при этом, если располагать часы в положении 6 и 9 следует контролировать четкую фиксацию насосной группы.
Насосная группа прямого контура поставляется в заводской конфигурации с циркуляционным насосом справа и подачей воды вверх. Допускается реверсивная сборка на месте производства работ. Для этого достаточно заменить линию подачи на линию возврата. Чтобы электронная часть насоса оставалась внутри теплоизоляции, некоторые модели требуют ее поворота, при этом положение самого насоса не изменяется.
Следите, чтобы шаровой кран с красной ручкой располагался на подаче, на стороне насоса, а кран с синей ручкой на возвратной линии системы.
Все насосные группы укомплектованы обратным клапаном, вмонтированном в запорный узел обратной линии. Обратный клапан может быть принудительно «отключен» путем поворота рукоятки запорного крана в положение 45° «Отключение» обратного клапана необходимо для заполнения/слива контура.
Документация
Технические характеристики
| Производитель | Rommer |
| Серия | RDG-1003 |
| Артикул | RDG-1003-002501 |
| Тип | насосная группа |
| Назначение | контуры с необходимостью подмеса (радиаторное отопление, тёплые полы) |
| Расположение патрубка подачи | правое |
| Рабочая среда | вода, водный раствор гликолей (до 30%) |
| Температура рабочей среды | от +5°С до +90°С |
| Рабочее давление | до 10 бар |
| Управление | 3-ходовой смесительный клапан |
| Шкала термометра | от 0°С до +120°С |
| Условная пропускная способность термостатического клапана | 3,96 м3/час |
| Подключение контура | 25 мм (1" ВР) |
| Нижнее подключение к распределительному коллектору | 1 1/2" НР |
| Монтажная длина насоса | 180 мм |
| Подключение насоса | 1 1/2" с накидной гайкой |
| Наличие сервопривода в комплекте | нет |
| Наличие насоса в комплекте | нет |
| Наличие теплоизоляции | да |
| Межосевое расстояние | 125 мм |
| Материал фитингов | латунь CW617N, сталь EN 10217 |
| Теплопроводность изоляции | 0,04 Вт/(К·м) |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Высота | 420 мм |
| Ширина | 250 мм |
| Глубина | 240 мм |
| Вес | 3,9 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 1 год |
| Страна-родина бренда | Россия/Китай |
| Страна производства | Китай |
