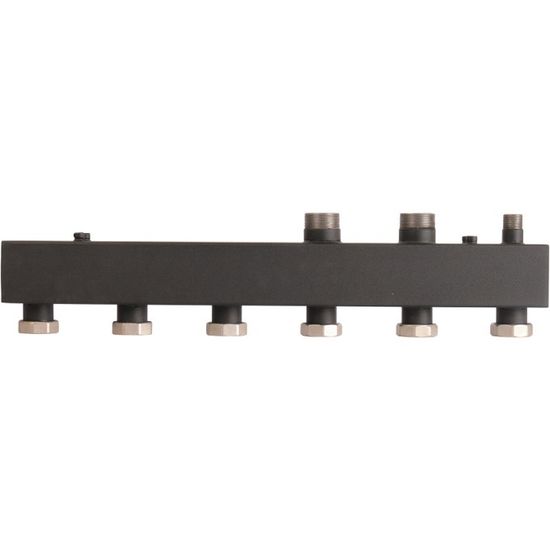

Стальной распределительный коллектор Rommer на 3 отопительных контура (RDG-0017-004003) с разделением подающей и обратной линий применяется в отопительных системах закрытого типа (без открытого доступа атмосферного воздуха к теплоносителю) совместно с насосными группами Rommer на контурах тёплого пола или радиаторного отопления. Распределительный коллектор Rommer RDG-0017-004003 рекомендуется к установке в малоэтажных загородных частных домах.
Использование распределительного коллектора Роммер и насосных групп в 10 раз сокращает время монтажа системы обвязки котельной и обеспечивает хозяину дома или эксплуатационной службе комфортное и простое управление отдельными поэтажными контурами отопления, теплых полов, бойлера и вентиляции.
Предусмотрена защита насосов контуров потребителей и насоса котла от перепадов давления при отключении контуров (для этого в отопительную систему необходимо установить гидравлический разделитель).
Условия эксплуатации
- Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю) с принудительной циркуляцией
- Рабочее давление не должно превышать 4 бар
- Мощность системы должна составлять до 85 кВт при ΔТ=20°C
- Максимальный расход теплоносителя через тракт коллектора не должен превышать величину 4 м3/час.
- в качестве рабочей среды можно использовать котловую воду или раствор пропиленгликоля / глицерина.
Мощность коллектора на 3 отопительных контура
Максимальная тепловая нагрузка при Δt=15°C составляет 63,3 кВт, при Δt=20°C – 84,4 кВт, а при значениях Δt=25°C – 105,5 кВт.
Монтаж
Монтаж распределительного коллектора Роммер осуществляется на стене с помощью кронштейна (приобретается отдельно). Присоединение к отопительной системе производится с помощью накидных гаек 1 1/2" (как верхние, так и нижние патрубки).
Документация
Технические характеристики
| Производитель | Rommer |
| Серия | RDG-0017 |
| Артикул | RDG-0017-004003 |
| Тип | распределительный коллектор |
| Область применения | системы отопления |
| Рабочая среда | котловая вода / раствор пропиленгликоля или глицерина |
| Рабочее давление | 4 бара |
| Номинальное давление PN | до 6 бар |
| Рабочая температура | до +110°C |
| Максимальный расход | 4 м3/час |
| Количество контуров | 3 |
| Номинальный диаметр DN | 25 мм |
| Присоединение верхних патрубков | G 1 1/2" НР |
| Присоединение нижних патрубков | G 1 1/2" НР |
| Материал корпуса | чёрная сталь |
| Максимальная тепловая нагрузка при ΔТ=15°C | 63,3 кВт |
| Максимальная тепловая нагрузка при ΔТ=20°C | 84,4 кВт |
| Максимальная тепловая нагрузка при ΔТ=25°C | 105,5 кВт |
| Наличие кронштейнов в комплекте | нет |
| Наличие встроенной гидрострелки | нет |
| Межосевое расстояние | 125 мм |
| Страна производства | Россия |
| Страна-родина бренда | Россия |
