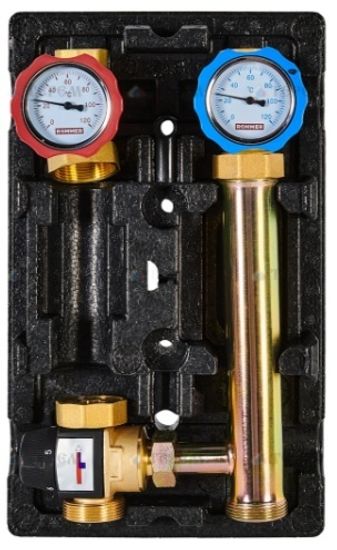

Насосная группа Rommer 1" левая с термостатическим смесительным клапаном 35-60°С (RDG-1002-012501)

Насосная группа Rommer 1" левая с термостатическим смесительным клапаном 35-60°С (RDG-1002-012501) без насоса предназначена для обеспечения принудительной циркуляции и поддержания постоянной температуры теплоносителя в системе отопления, например, в системе типа «тёплый пол».

Расчёт пропускной способности для групп, оборудованных насосом, рассчитывается отдельно с учётом характеристик насоса. Остаточный напор насоса должен быть достаточен для нормальной циркуляции теплоносителя в общей системе, в противном случае необходимо заменить насос на более подходящий по характеристикам, либо заменить группу с более подходящим размером.

Конструкция

Условия эксплуатации ГБМ Роммер

Группу быстрого монтажа Rommer RDG-1002-012501 с термосмесительным клапаном можно использовать совместно с котловой водой, а также раствором пропиленгликоля или глицерина. Давление в системе не должно превышать 6 бар. Температура теплоносителя - до +95°С.

Комплектация группы быстрого монтажа Rommer RDG-0002-002503

• Шаровые краны с термометром на обратной и подающей линиях (синий/красный) с накидной гайкой 1 1/2"
• Труба обратной линии, подключение 1 1/2" (наружная резьба) с отводом и накидной гайкой (1") для присоединения к термостатическому смесительному клапану
• Термостатический смесительный клапан в линии подачи с накидной гайкой (1 1/2") для установки насоса
• Уплотнительные кольца для герметичного соединения комплектующих группы

Габариты

Указания по монтажу

Монтаж насосных групп Роммер следует производить в соответствии с требованиями (СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).

Монтаж и демонтаж насосных групп необходимо выполнять на охлажденном контуре, не находящемся под давлением. Для обеспечения возможности выполнения проверок и техобслуживания данного устройства и других компонентов не создавать препятствий для доступа и видимости.

Насосная группа не может выполнять функцию несущей конструкции для труб и коллекторов. Для крепления к стене следует использовать специальный универсальный кронштейн. Кронштейн позволяет устанавливать устройства в любом положении при этом, если располагать часы в положении 6 и 9 следует контролировать четкую фиксацию насосной группы.

Насосная группа прямого контура поставляется в заводской конфигурации с циркуляционным насосом справа и подачей воды вверх. Допускается реверсивная сборка на месте производства работ. Для этого достаточно заменить линию подачи на линию возврата. Чтобы электронная часть насоса оставалась внутри теплоизоляции, некоторые модели требуют ее поворота, при этом положение самого насоса не изменяется.

Следите, чтобы шаровой кран с красной ручкой располагался на подаче, на стороне насоса, а кран с синей ручкой на возвратной линии системы.

Все насосные группы укомплектованы обратным клапаном, вмонтированном в запорный узел обратной линии. Обратный клапан может быть принудительно «отключен» путем поворота рукоятки запорного крана в положение 45° «Отключение» обратного клапана необходимо для заполнения/слива контура.

Документация

1. Насосная группа Rommer с термостатическим смесительным клапаном в изоляции - паспорт (открыть PDF-файл)

Технические характеристики
