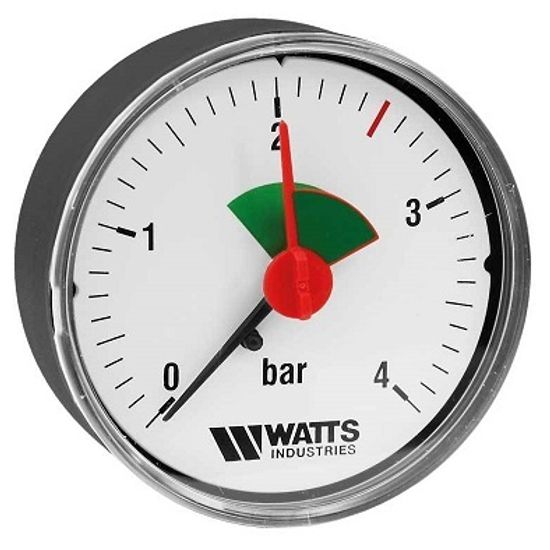

Аксиальный манометр Watts F+R101 1/4", 4 бар, 50 мм с указателем предела (10008089) служит для измерения давления в газообразных и жидких, не сильно вязких и не кристаллизирующихся измеряемых средах, не агрессивных по отношению к медным сплавам в системах отопления, водоснабжения и охлаждения.
Манометр Ваттс F+ R101 оборудован указателем предела в виде красной стрелки, что существенно облегчает контроль давления.
Принцип работы
Манометр с трубчатой пружиной (пружиной Бурдона) представляет собой кругообразно согнутые трубки с овальным поперечным сечением, помещенные в герметичный корпус. Давление измеряемой среды воздействует на внутреннюю сторону этой трубки, в результате чего овальное поперечное сечение принимает почти круглую форму.
В результате искривления пружинной трубки возникают напряжения в кольцах трубки, которые разгибают пружину. Не зажатый конец пружины выполняет движение, пропорциональное величине давления. Движение передаётся посредством стрелочного механизма на шкалу.
Материалы
- Корпус: чёрный пластик
- Стекло: акрил
- Циферблат: белый пластик с чёрной шкалой
- Стрелка: чёрный пластик
- Манометрический элемент в виде трубчатой пружины
Указания по эксплуатации
Манометр Ваттс должен монтироваться в таком же положении, в каком он был отрегулирован. До и во время монтажа манометр должен предохраняться от сотрясений. Для монтажа следует использовать имеющийся на штуцере четырёхгранник SW14. Не допускается эксплуатация манометра при параметрах, превышающих заданный рабочий диапазон. При соблюдении условий эксплуатации, манометр обслуживания не требует.
Габариты манометра Watts 10008089
| D - 50 мм |
Документация
Технические характеристики
| Производитель | Watts |
| Серия | F+R101 |
| Артикул | 10008089 |
| Тип | манометр |
| Способ соединения с трубопроводом | трубная резьба |
| Способ крепления манометра | аксиальный |
| Присоединительный размер | G 1/4" |
| Диапазон показаний манометра | от 0 до 4 бар |
| Диаметр прибора | 50 мм |
| Температура рабочей среды | до +80°C |
| Класс точности манометра | 2.5 |
| Степень электрической защиты | IP31 |
| Температура окружающей среды | от -20°C до +60°C |
| Температура транспортировки и хранения | от -20°C до +60°C |
| Вес | 52 г |
| Материал корпуса | чёрный пластик |
| Официальная гарантия производителя | 1 год |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
