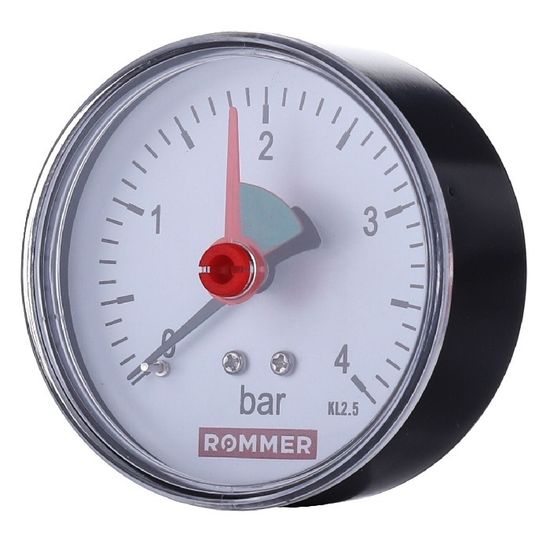

Манометр аксиальный Rommer 1/4", 4 бара, 50 мм с указателем предела (RIM-0007-500408)

Аксиальный манометр Rommer 1/4", 4 бара, 50 мм с указателем предела (RIM-0007-500408) применяется для постоянного мониторинга и точного измерения параметров давления различных сред в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.

Конструкция

Принцип работы

Внутренняя полость пружины манометра соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, ее линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора.

В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.

Габариты

Рекомендации по монтажу

1. Манометры Rommer следует располагать в местах, доступных для визуализации и обслуживания.
2. Манометр вкручивается в бобышку либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
3. Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
4. Закручивать манометр при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу манометра. При монтаже и эксплуатации манометров Роммер применение рычажных газовых ключей категорически запрещено.
5. После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарнотехнические системы зданий».

Документация

1. Паспорт на манометры Rommer (открыть PDF-файл)
2. Листовка "Контрольно-измерительные приборы Rommer" (открыть PDF-файл)

Технические характеристики
