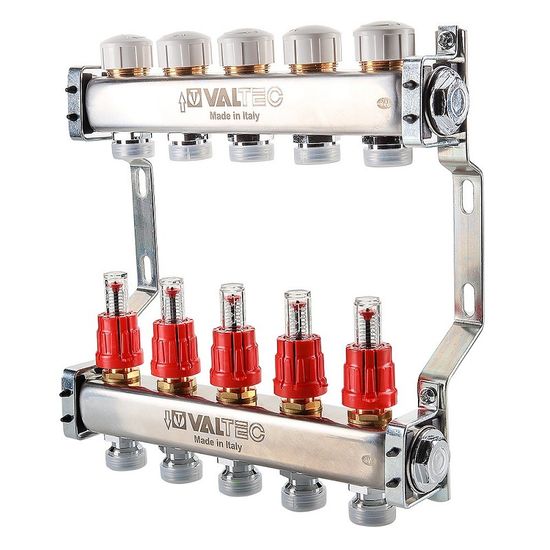

Коллекторный блок Valtec 1"х3/4" 5 контуров с расходомерами (нерж. сталь) VTc.584.EMNX.0605

Коллекторный блок Valtec 1"х3/4" на 5 контуров с расходомерами из нержавеющей стали VTc.584.EMNX.0605 предназначен для распределения потока транспортируемой среды систем низкотемпературного водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

Совместимость с насосно-смесительными узлами

В базовой комплектации данный коллекторный блок Valtec VTc.584.EMNX можно применять совместно с насосно-смесительными узлами Валтек VT.TECHNOMIX и VT.VALMIX. Для использования совместно с узлом Valtec VT.COMBI рекомендуется дополнительно приобрести кронштейны VTc.130.IN.0600 или 130.HS.0506.

Условия эксплуатации

Коллекторный блок Валтек серии VTc.584.EMNX из нержавеющей стали с регулирующими клапанами и расходомерами на 5 контуров рассчитан на теплоноситель с температурой до +70°C и рабочее давление до 6 атмосфер.

Конструкция коллекторной группы Вальтек VTc.584.EMNX.0605

Коллекторный блок Валтек VTc.584.EMNX объединяет в себе подающий и обратный коллекторы из нержавеющей стали AISI304, ручные настроечные клапаны c расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), пробки коллекторов и крепежные кронштейны из оцинкованной стали.
Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).

Указания по установке блока

1. Для присоединения трубопроводов к коллекторным выводам следует использовать следующие типы соединителей:
   • Металлополимерная труба: VT.4420 и VTc.712E
   • Пластиковая труба: VT.4410
   • Полипропиленовая труба: VTp.708Е (3/4")
   • Медная труба: VT.4430
2. Балансировка петель производится с помощью балансировочных клапанов. Клапаны открываются на требуемое количество оборотов по проектному показателю пропускной способности.
3. Коллектор с настроечными клапанами должен находиться на подаче, а с регулирующими клапанами - на обратке.
4. Перед установкой сервоприводов на регулирующие клапаны с клапанов следует снять регулировочный колпачок.
5. После монтажа система должна быть подвергнута испытаниям статическим давлением в 1,5 раз превышающим расчётное рабочее давление в системе, но не менее 6 бар.

Настройка ручного клапана с расходомером

1. Снимите красную защитную гильзу.
2. Полностью закройте клапан поворотом черной втулки, чтобы указатель расхода переместился на «0».
3. Чёрной втулкой выставьте требуемое по расчёту значение расхода (в л/мин) по расходомеру.
4. Наденьте красную защитную гильзу.

Документация

1. Технический паспорт на коллекторные блоки Valtec VTc.584 (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза до 2026 г. (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
