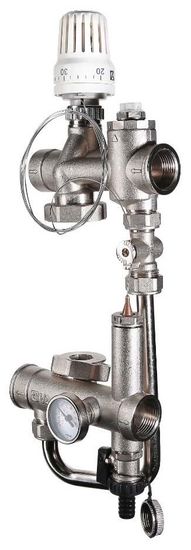

Насосно-смесительный узел Valtec VALMIX VT.VALMIX.0.130 для тёплого пола 130 мм.

Насосно-смесительный узел VALTEC VALMIX (VT.VALMIX.0) для тёплого пола предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя.

Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Узел VALMIX используется, как правило, в системах встроенного обогрева (теплый пол, теплые стены, обогрев открытых площадок и т.п.).

Насосно-смесительный узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм. Узел поставляется без циркуляционного насоса. Монтажная длина используемого насоса должна быть 130 мм (например, подойдут модели VRS 25/4G-130; VRS 25/6 G-130).

В качестве привода термостатического клапана можно применить термоголовки с выносным датчиком VT.5011 и VT.3011. При использовании совместно с контроллером VT.K200.M используется сервопривод VT.TE3061.

Тепломеханические схемы узла:



Обозначения на схемах:
1 – термостатический клапан;
2 – термоголовка с выносным датчиком (входит в комплект поставки) или сервопривод;
3 – балансировочный клапан вторичного контура;
4 – балансировочный клапан первичного контура;
5 – термометр;
6 – дренажный кран;
7 – гильза для датчика температуры;
8 – накидные гайки для присоединения насоса в комплекте с прокладками;
9 – насос циркуляционный (в комплект поставки не входит);
10 – контроллер (в комплект поставки не входит);
11 – ручной воздухоотводчик.

Назначение

Насосно-смесительные узлы Valtec Combimix могут использоваться в низкотемпературных системах встроенного обогрева:

• тёплые полы,
• тёплые стены,
• обогрев открытых площадок,
• почвенный подогрев теплиц и парников и т.п.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
