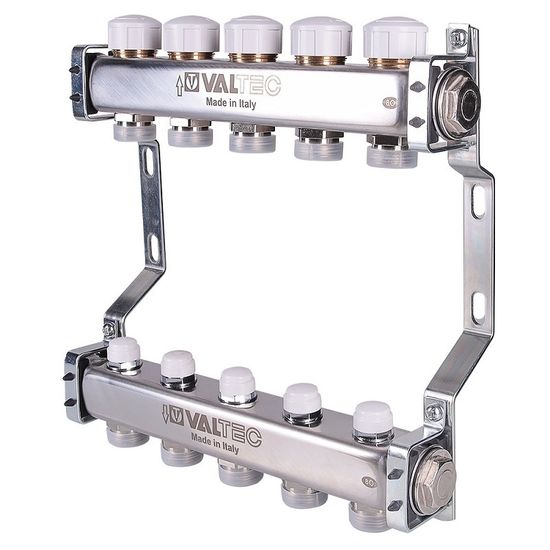

Коллекторный блок Valtec 1"х3/4" на 10 контуров из нержавеющей стали VTc.582.EMNX.0610 предназначен для распределения потока транспортируемой среды систем низкотемпературного водяного отопления по потребителям.
Совместимость с насосно-смесительными узлами
В базовой комплектации данный коллекторный блок Valtec VTc.582.EMNX можно использовать с насосно-смесительными узлами Вальтек VT.TECHNOMIX и VT.VALMIX. Для использования совместно с узлом Valtec VT.COMBI следует дополнительно приобрести кронштейны VTc.130.IN.0600 или 130.HS.0506.
Условия эксплуатации
Коллекторный блок Валтек серии VTc.582.EMNX из нержавеющей стали с регулирующими и балансировочными клапанами на 10 контуров рассчитан на теплоноситель с температурой до +100°C и рабочее давление до 10 атмосфер.
Конструкция коллекторной группы Вальтек VTc.582.EMNX.0610
| 1 - кронштейн из оцинкованной стали (2 шт.) |
Указания по монтажу и настройке блока
- Для присоединения трубопроводов к коллекторным выводам следует использовать следующие типы соединителей:
- Металлополимерная труба: VT.4420 и VTc.712E
- Пластиковая труба: VT.4410
- Полипропиленовая труба: VTp.708Е (3/4")
- Медная труба: VT.4430
- Балансировка петель производится с помощью балансировочных клапанов. Клапаны открываются на требуемое количество оборотов по проектному показателю пропускной способности.
- Коллектор с балансировочными клапанами должен находиться на подаче, а с регулирующими клапанами - на обратке
- Перед установкой сервоприводов на регулирующие клапаны с клапанов следует снять регулировочный колпачок.
- После монтажа система должна быть подвергнута испытаниям статическим давлением в 1,5 раз превышающим расчётное рабочее давление в системе, но не менее 6 бар.
Документация
- Технический паспорт на коллекторные блоки Valtec VTc.582 (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза до 2026 г. (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VTc.582.EMNX |
| Артикул | VTc.582.EMNX.0610 |
| Тип | коллекторный блок |
| Назначение | для систем водяного отопления |
| Рабочее давление | до 10 бар |
| Опрессовочное давление | до 15 бар |
| Рабочая температура | до +100°C |
| Максимальная температура окружающего воздуха | до +50°C |
| Количество выходов | 10 |
| Рабочая среда | вода, растворы гликолей |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Материал фитингов | никелированная латунь CW617N |
| Материал кроншейнов | оцинкованная сталь |
| Материал уплотнительных колец | EPDM 70Sh |
| Материал золотниковыхпрокладок клапанов | EPDM 70Sh |
| Материал поплавков воздухоотводчиков | РРR |
| Материал ручек запорных клапанов | акрило-бутадиенстирол ABS |
| Диаметр коллектора | 1" |
| Размер подключения отводов | G 3/4" НР евроконус |
| Тип уплотнения | коническое |
| Условная пропускная способность kvs | 3,8 м3/час |
| Условная пропускная способность термостатического клапана | 2,5 м3/час |
| Резьба под сервопривод клапана | М 30х1,5 |
| Межосевое расстояние | 200 мм |
| Глубина блока | 95 мм |
| Средний полный срок службы | 25 лет |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
