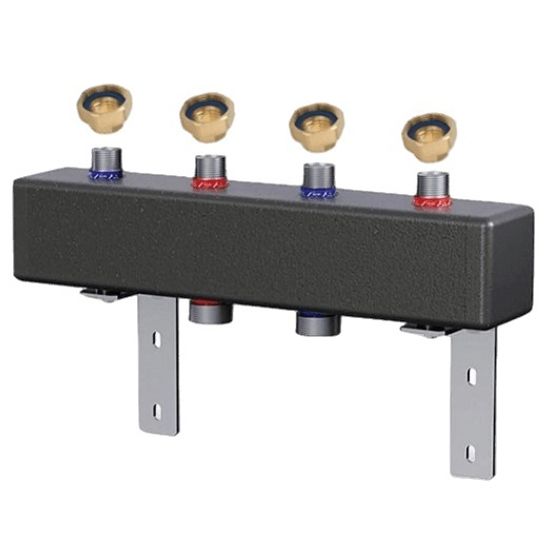

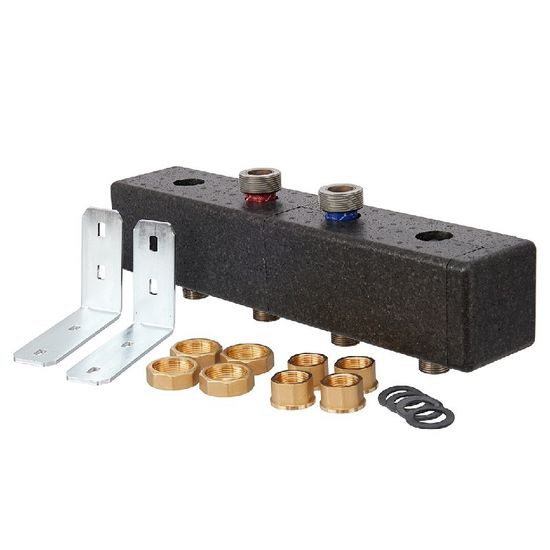

Коллектор Hoobs на 4 отопительных контура с теплоизоляцией, гайки из латуни (HB-CD70/125-4NG)

Коллектор Hoobs на 4 отопительных контура с теплоизоляцией, гайки из латуни (HB-CD70/125-4NG) используется для быстрого монтажа и распределения потоков теплоносителя в системах отопления.

Условия эксплуатации

• вода и растворы гликолей до 40% в качестве рабочей среды
• Рабочее давление до 6 бар
• Температура теплоносителя - до +110°C
• Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю);

Устройство

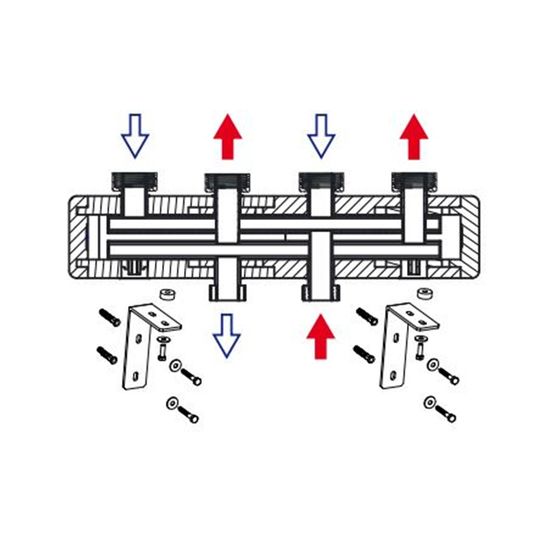

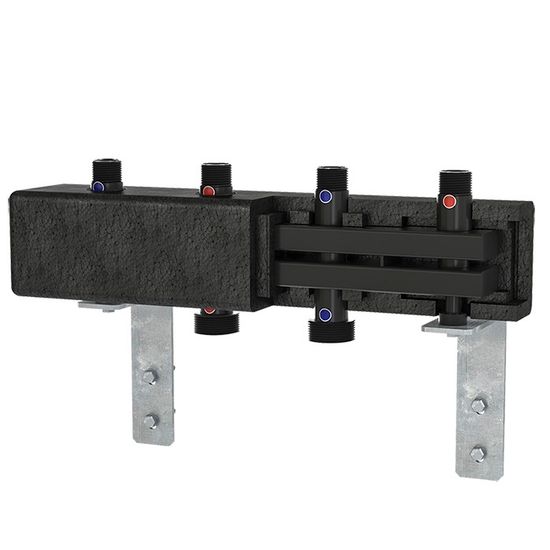

Коллекторный блок Hoobs состоит из двух жёстко соединённых коллекторов в теплоизоляционном кожухе. Коллекторы подающего и обратного контуров не имеют общей поверхности, что исключает теплопотерю из-за нагрева возвращаемого теплоносителя подаваемым через общую стенку. Количество подключаемых насосных групп - от 2 до 5. Группы к коллектору подключаются сверху, котловой контур – снизу. У коллекторов для 2 и 4 насосных групп подача от котлового контура слева, для 3 и 5 – справа (если не менять правостороннее направление подачи внутри самих насосных групп).

Документация

1. Котловые коллекторы Hoobs (открыть PDF-файл)

Технические характеристики
