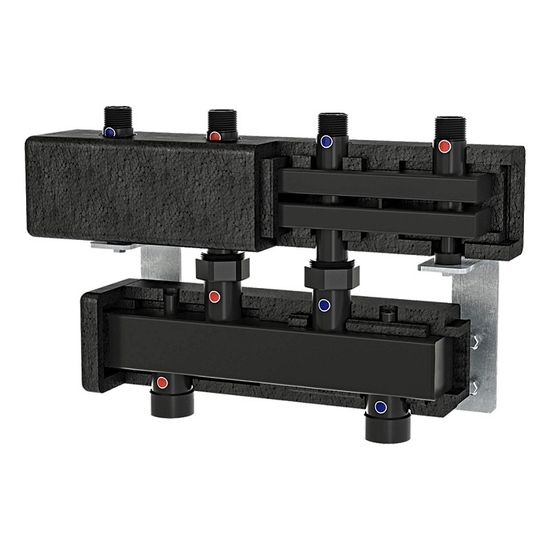

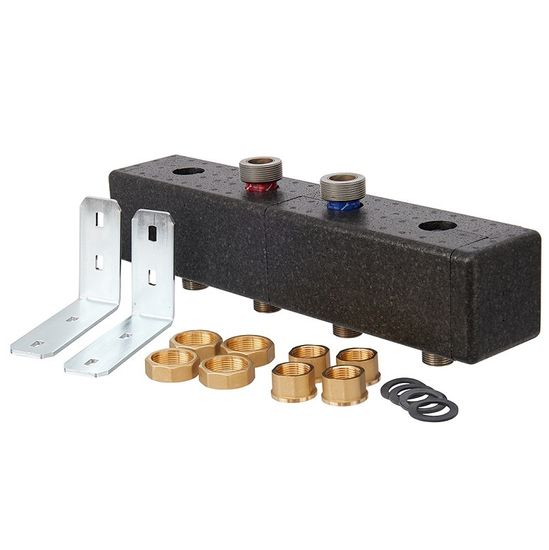

Гидравлический разделитель Hoobs 3 м3/ч, до 70 кВт в теплоизоляции (HB-SP70/125)

Гидравлический разделитель Hoobs HB-SP70/125 в теплоизоляции позволяет связать различные отопительные контуры в системах мощностью до 70 кВт.

Гидрострелка устанавливается перед распределительным коллектором. Гидравлический разделитель Hoobs поддерживает минимальный перепад температур между контурами котла, что позволяет гидравлически уравновешивать первичный контур от вторичного контура таким образом, давая больший объёмный расход в распределительном коллекторе по сравнению с расходом котла. Устройство особенно хорошо подходит для установки с конденсационными котлами.

Гидравлический разделитель Хубс HB-SP70/125 позволяет исключить влияние насосов каждого контура друг на друга при различных режимах работы систем.

При правильной настройке насоса котла гидростелка обеспечивает низкую температуру обратной линии (всегда ниже +57°C), то есть температуру конденсации пара), что повышает эффективность котельной в целом.

Условия эксплуатации

• вода и растворы гликолей до 40% в качестве рабочей среды
• Рабочее давление до 6 бар
• Температура теплоносителя - до +110°C
• Отопительная система должна быть закрытой

Устройство

Гидравлическая стрелка представляет собой ёмкость с четырьмя патрубками – два с одной стороны для подключения первичного (котлового) циркуляционного контура и два с другой стороны для присоединения вторичных контуров систем теплопотребления. Кроме основных патрубков, гидравлический разделитель снабжен штуцерами с резьбой G 1/2” для установки воздухоотводчика, дренажного крана и контрольного термометра.

Расстояние между выходами гидрострелки 125 мм. Максимальный расход: 3 м3/час. Имеется патрубок 1/2" с внутренней резьбой для погружного датчика. Соединения с котлом: 1 1/4" с внутренней резьбой. Расстояние между центрами подключений 250 мм.

Корпус гидрострелки закрыт снаружи блочной разборной ЕРР-теплоизоляцией.

Пример применения в системе отопления

Указания по монтажу

• Гидрострелка крепится к стене с помощью штатных кронштейнов, входящих в его комплект
• Гидравлический разделитель устанавливается между контурами источника тепловой энергии и систем теплопотребления. При этом каждый из контуров должен иметь свой циркуляционный насос
• Выбор гидроразделителя осуществляется по предельно-допустимому расходу теплоносителя через него
• Насос первичного контура выбирается на суммарный расход теплоносителя в системе и потери давления в первичном контуре (без учета потерь давления в системах теплопотребления)
• При выборе насосов вторичных контуров, потери напора в первичном контуре не учитываются
• При монтаже и эксплуатации гидравлических разделителей, применение рычажных газовых ключей категорически запрещено
• После осуществления монтажа, необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.3.

Документация

1. Гидроразделитель Hoobs (открыть PDF-файл)

Технические характеристики
