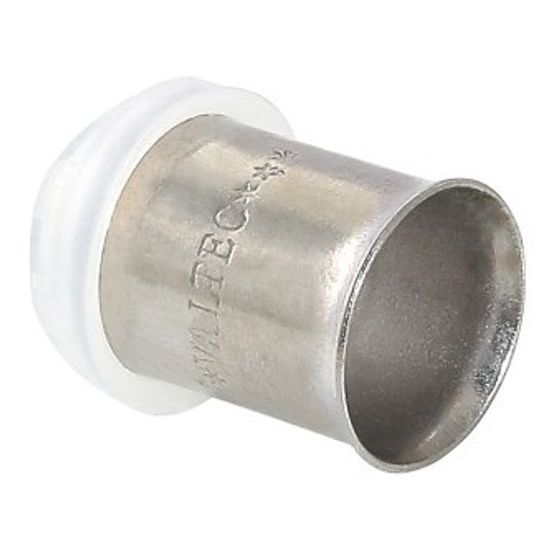

Гильза для пресс-фитинга VALTEC 16 (арт. VTm.290.N.000016)

Гильза для пресс-фитинга Valtec 16 мм (VTm.290.N.000016) обеспечивает правильное расположение пресс-насадки инструмента на соединителе, контроль полноты одевания металлополимерной трубы на штуцер, отсутствие электрического контакта алюминиевой прослойки трубы и латунного корпуса фитинга. Усилие обжатия гильзы – не более 1200 Н. Гильза имеет монтажный раструб.

Область применения

Пресс-фитинги Valtec серии VTm.200 предназначены для создания неразъёмных соединений трубопроводов из металлополимерных труб, а также труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PERT, в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей.

Условия эксплуатации

Пресс-гильза Валтек рассчитана на применение в системах с рабочим давлением до 10 бар. В качестве рабочей среды допускается использовать воду и растворы гликолей (с концентрацией до 50%). Температура рабочей среды должна находиться в пределах от -30°C до +115°C с допустимым кратковременным аварийным превышением до +130°C.

Пресс-фитинги Valtec можно применять в системах с классами эксплуатации 1, 2, 4, 5, ХВ.

Указания по монтажу прессовых фитингов Валтек

• Система металлополимерных трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.
• Пресс-фитинги с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.
• Пресс-соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар).
• Допускается проворот трубы относительно опрессованного фитинга.

Порядок монтажа пресс-фитингов Valtec

1. подготовить конец трубы к монтажу (откалибровать и снять внутреннюю фаску);
2. надеть трубу на штуцер соединителя, не повредив уплотнительных колец;
3. надеть на соединитель пресс-насадку типа ТН ручного или электрического инструмента;
4. произвести опрессовку до смыкания губок пресс-насадки;
5. повернув инструмент на 30-90° относительно первоначального положения, произвести повторную опрессовку;
6. проверить с помощью штангенциркуля диаметр зоны обжатия. Этот диаметр не должен превышать паспортные значения
7. в случае превышения табличных значений диаметра зоны обжатия, необходимо произвести повторную опрессовку.

Документация

1. Технический паспорт на пресс-соединители Valtec (открыть PDF-файл)
2. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
3. Свидетельство о государственной регистрации (открыть PDF-файл)
4. Пособие по монтажу трубопроводов Valtec (открыть PDF-файл)
5. Руководство по проектированию, монтажу и эксплуатации систем водоснабжения и отопления с использованием металлополимерных труб (открыть PDF-файл)

Технические характеристики
