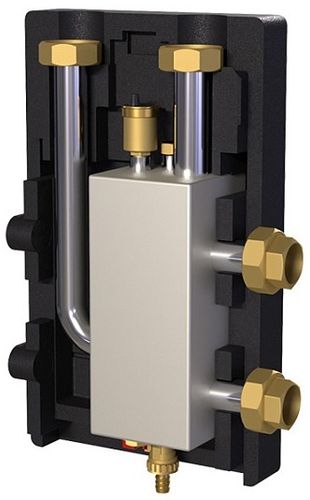

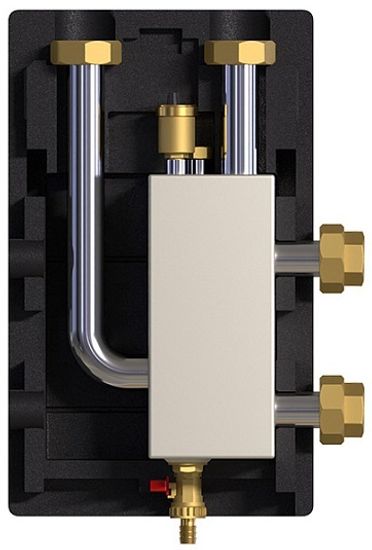

Гидравлическая стрелка Meibes MHK 25 M66391.31RU (25, 2 м3/час, 60 кВт, 1", Ду 25) предназначена для гидравлического разделения контуров котла и потребителей и представляет собой комбинированный воздухо-газоотделитель с шламоуловителем. Применяется в водяных системах отопления с температурой теплоносителя (воды или раствора гликоля) до +110°C и давлением до 6 бар.
Позволяет чётко организовать работу многокотельной установки, её высокий КПД работы, помогает конденсационным котлам выходить на максимальный коэффициент производительности и защищает чугунные котлы от перепада температур. Гидрострелка Meibes M66391.21RU Майбес также обеспечивает сепарацию воздуха с помощью структуры HoneyComb.
Гидрострелка Майбес с мощностью до 60 кВт оптимально подходит для подключения к коллекторам насосных групп быстрого монтажа Meibes, а также может применяться отдельно. Монтируется вертикально на стену.
Изготавливается из нержавеющей стали AISI 304. На выходе патрубки снабжены накидными гайками, межосевое расстояние – 125 мм. Габаритные размеры изделия (ВхШхГ) 435х225х145 мм. Диаметр подключения к системе отопления - 1 1/2" с накидной гайкой. Диаметр подключения к коллектору - 1 1/2" с накидной гайкой. Гидравлическая стрелка Майбес поставляется в теплоизоляционном кожухе из вспененного полипропилена EPP.
Комплектация
- гидравлическая стрелка Meibes;
- съёмная EPP теплоизоляция;
- кран для слива шлама;
- комплект накидных гаек;
- паспорт изделия.

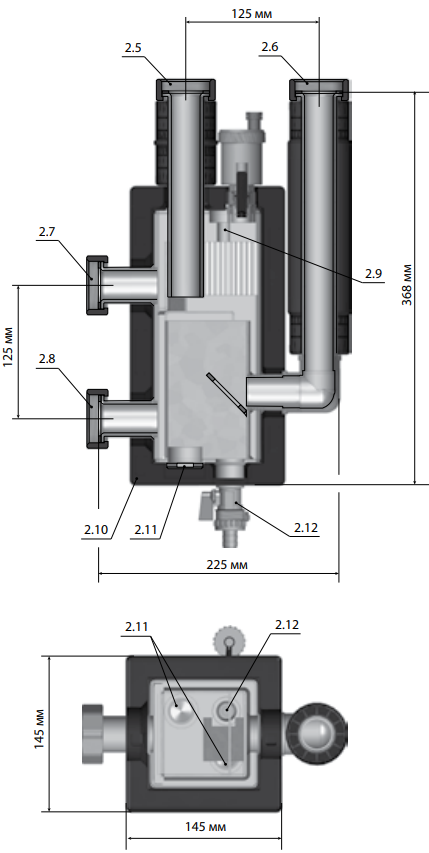

Конструкция гидравлической стрелки Meibes
| 2.1 - зона сепарации воздуха из теплоносителя; |
Рекомендации по монтажу
- Многофункциональное устройство для технического обслуживания и чистки отопительных систем может устанавливаться только в помещениях с положительной температурой.
- В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%.
- После монтажа обязательно проведите манометрическое испытание герметичности системы. Это позволит обезопасить систему от протечек и ущерба, связанного с ними.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Каталог "Гидравлическая стрелка Meibes" (открыть PDF-файл)
Технические характеристики
| Производитель | Meibes |
| Серия | ME 66391 |
| Артикул | M66391.21RU |
| Старый артикул | M66391.2RU |
| Тип | гидравлическая стрелка |
| Назначение | для высокотемпературных и низкотемпературных системы отопления |
| Расположение | вертикальное |
| Монтаж | настенный |
| Мощность | до 60 кВт |
| Теплоноситель | вода или растворы гликолей (до 40%) |
| Рабочее давление | до 6 бар |
| Температура рабочей среды | до 110°C |
| Диаметр подключения к системе отопления | G 1 1/2" НГ |
| Диаметр подключения к коллектору | G 1 1/2" НГ |
| Расход теплоносителя | 2 м3/час |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Покрытие | порошковое |
| Материал теплоизоляции | вспененный полипропилен EPP |
| Межосевое расстояние | 125 мм |
| Высота | 435 мм |
| Ширина | 225 мм |
| Глубина | 145 мм |
| Габариты в упаковке | 0.18x0.52x0.27 м |
| Вес | 6,89 кг |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Германия |
