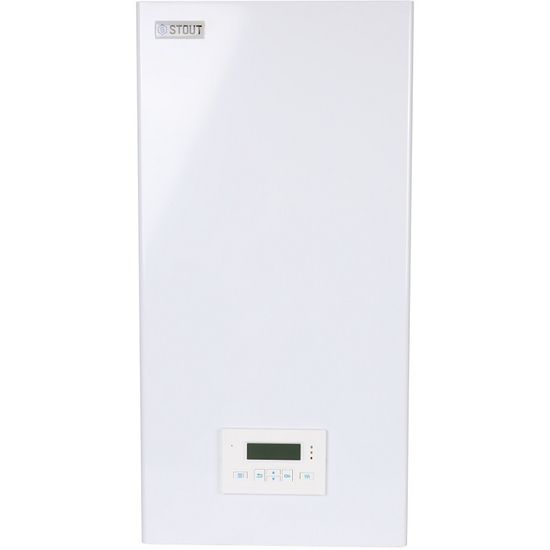

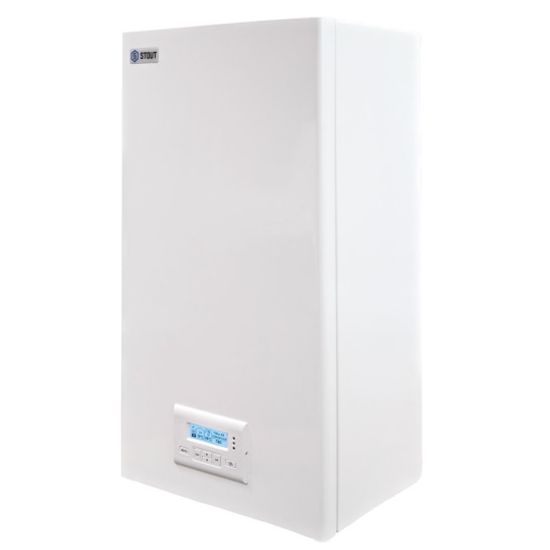

Электрический котёл Stout Plus 18 кВт SEB-2201-000018

Электрический котёл Stout Plus 18 кВт SEB-2201-000018 - это компактная мини-котельная с информативным графическим дисплеем. Модель является наилучшим выбором для создания комфортного микроклимата внутри помещений с максимальной экономией энергии. Электрические котлы Стаут приобрели популярность за счёт удобства и простоты эксплуатации, а также благодаря своим высоким техническим характеристикам, функциональности и безопасности.

Видеообзор мини-котельной Stout Plus: монтаж, подключение, настройка

Отличия от предыдущей версии SEB-2101

Обновлённая серия электрокотлов Стаут (SEB-2201) отличается следующими изменениями по сравнению с серией SEB-2101

• встроенный Open-Therm; теперь ZONT или MyHEAT смогут полноценно отображать все параметры котла, в том числе ошибки
• монтажная планка, крепёжные элементы и датчики температуры входят в комплект
• появился Wi-Fi-модуль и вход питания электронной части котла от стабилизатора напряжения
• объединённая плата управления (раньше было 2 отдельных)
• электрические элементы защищены единым плавким предохранителем
• для подключения внешнего термостата теперь применяется двухконтактный разъём
• работоспособность каждого ТЭНа под контролем котла
• появилась диагностика неисправности реле
• работа котла в режиме «антизамерзание» учитывает тип теплоносителя
• Настройка ограничения мощности выставляется в киловаттах, а не кол-вом ступеней, как раньше.

Ключевые особенности электрического котла Stout

✔ Высокая надёжность
Электрокотёл оснащён нержавеющими блоками ТЭНов, циркуляционным насосом, расширительным баком и предохранительным клапаном от ведущих производителей. В конструктив котла гармонично входят необходимые элементы системы отопления, обеспечивающие безопасную экономичную комфортную работу.

✔ Богатая комплектация

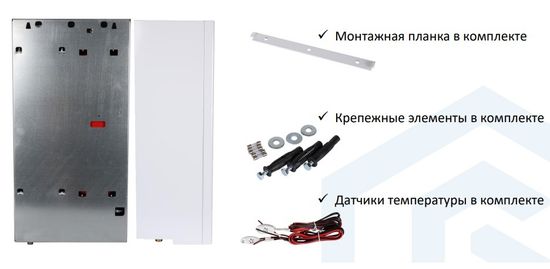

Монтажная планка, крепёжные элементы и датчики температуры входят в комплект

✔ Высокая энергоэффективность
Автоматика прибора отслеживает изменения погоды и потери тепла, не требует постоянной подстройки и обеспечивает точность поддержания температуры в помещении с погрешностью 0,1°С. Электронная плата, помимо полного контроля работы котла, способна управлять внешним бойлером горячего водоснабжения, позволяет работать в каскаде сразу нескольким теплогенераторам, допускает подключения WiFi и GSM устройств управления.;

✔ Максимальная безопасность
Аварийное отключение осуществляется при превышении температуры, при понижении или повышении давления, независимо от микроконтроллера. Блок к оммутации фаз позволяет прибору функционировать даже на единственно оставшейся фазе. Интеллектуальная ротация ступеней мощности обеспечивает равномерный расход ресурса каждого ТЭНа.

✔ Дружественный интерфейс
Большой цифровой двухцветный дисплей отображает все параметры работы котла в рабочем и в сервисном режимах.

Комплектация электрокотла

• электрокотёл
• 1 универсальный датчик температуры воздуха
• циркуляционный насос
• экспанзомат 12 литров
• предохранительный клапан
• комплект крепёжных элементов
• ремкомплект - кольцо 045-053-46-2-4 (ГОСТ 9833-73) - 1 шт.
• предохранитель 3,15 А - 5 шт.
• отвёртка
• навесная монтажная планка
• картонная упаковка с маркировкой
• руководство по эксплуатации

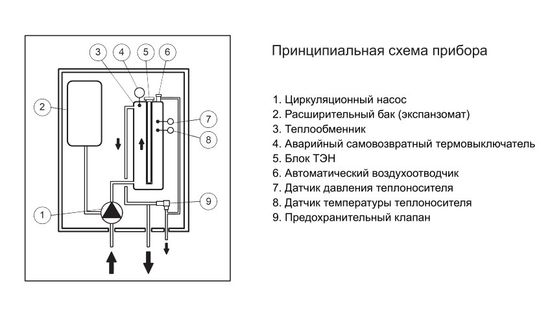

Принцип работы электрического котла Стаут Плюс

Работа электрокотла основана на непосредственном преобразовании электрической энергии в тепловую при протекании электрического тока по спиралям ТЭНов.

Применяемые в приборе ТЭНы имеют оболочку из высококачественной коррозионно-стойкой стали, оптимальную технологию герметизации, обеспечивающую длительный срок жизни приборов, а также конструкцию, исключающую парообразование на границе с теплоносителем. ТЭНы объединены по три в блоки, каждый ТЭН включается собственным силовым реле.

Дополнительно поступление электрической энергии контролируется электромагнитным контактором, служащими для защиты при отказах реле. Количество включенных ТЭНов определяется контроллером прибора в зависимости от измеренных температур теплоносителя, воздуха в помещении и на улице в соответствии с выбранным потребителем режимом работы, таким образом, чтобы обеспечить максимальный комфорт и энергетическую эффективность, а также минимизировать число переключений. Благодаря многофакторному алгоритму термостабилизации отклонение температуры в помещении от заданной минимально как при изменениях погоды, так и при изменениях внутренних тепловыделений или теплопотерь.

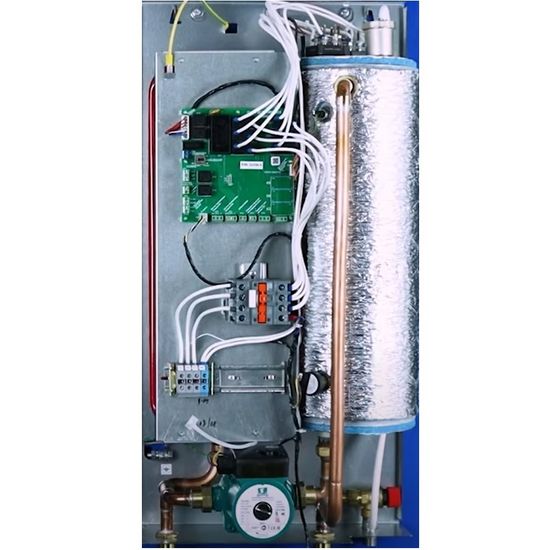

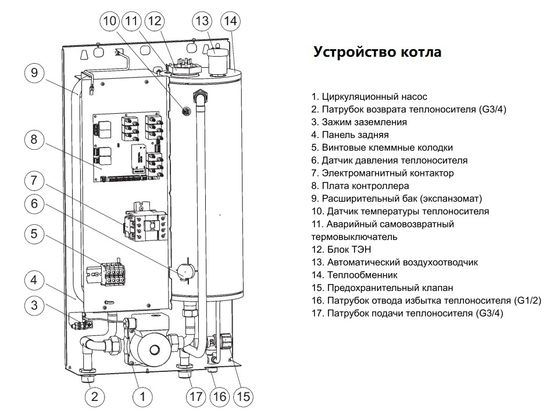

Электрокотёл Стаут обладает многими компонентами микрокотельной: в состав изделия входит циркуляционный насос, автоматический воздухоотводчик, предохранительный клапан, пневмогидроаккумулятор (экспанзомат), предусмотрен контроль давления в системе. Для удобства клиента прибор снабжён графическим дисплеем, отображающим все параметры системы и состояние различных устройств, входящих в состав котла, а также отчёты об изменении параметров при работе.

Котёл Stout электрический имеет развитую систему самодиагностики определяющую как внутренние несоответствия, так и, например, опасные протечки в системе. Также предусмотрен сервисный режим, позволяющий проверить точность срабатывания всех основных функциональных элементов прибора.

Габариты котла Стоут Плюс

Указания по монтажу

• Перед монтажом прибора проверьте правильность и качество монтажа системы отопления. Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя.
• При этом максимальный уровень теплоносителя не должен превышать 24 метров от уровня прибора (рабочее давление в котле с учетом работы встроенного циркуляционного насоса не выше 2,9 бара). После монтажа тщательно промойте систему только водой при +80°С. Затем произведите полный дренаж системы, чтобы удалить все загрязнения, которые могли в ней остаться.
• В приборе использован пневмогидроаккумулятор мембранного типа, подключённый перед циркуляционным насосом. При проектировании системы следует учитывать, что встроенный экспанзомат рассчитан на применение в системе емкостью до 240 л с начальным рабочим давлением 1,5 бара. При большем объеме системы должен быть установлен дополнительный внешний расширительный бак.
• На выходе из прибора установлен предохранительный клапан, рассчитанный на давление 4 бара. Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, выполнить слив в канализационную систему от дренажного патрубка.
• Встроенный автоматический воздухоотводчик установлен в верхней точке котла и служит для удаления образующихся при работе ТЭН газов из котла. Второй воздухоотводчик, предназначенный для удаления воздуха из системы отопления, должен устанавливаться в верхней точке системы.
• На входе прибора обязательно должен быть установлен фильтр для защиты циркуляционного насоса от воздействия грязи и механических примесей.
• Прибор должен навешиваться на стены, достаточно прочные перегородки и т. п. Прибор крепится через отверстия в задней панели с использованием четырех шурупов 8х50, дюбелей 10х60 и плоских шайб.
• Прибор должен быть смонтирован на стенах и сооружениях, в хорошо освещенных помещениях. Для возможности реализации естественной циркуляции и снижения энергозатрат циркуляционного насоса прибор желательно располагать на нижнем уровне отапливаемого здания. Подключение силового кабеля, шнура питания циркуляционного насоса, шнура датчиков температуры воздуха и прочих устройств производятся согласно ПУЭ и ППБ.
• Рекомендуется подключить оба датчика температуры воздуха, входящие в комплект. Это повысит точность работы прибора, снизит энергозатраты и повысит срок службы.

Минимальные монтажные расстояния

Документация

1. Инструкция по монтажу (открыть PDF-файл)
2. Листовка "Котлы Stout Plus" (открыть PDF-файл)
3. Декларация о соответствии до 2027 года (открыть PDF-файл)
4. Сертификат соответствия до 2027 года (открыть PDF-файл)

Технические характеристики
