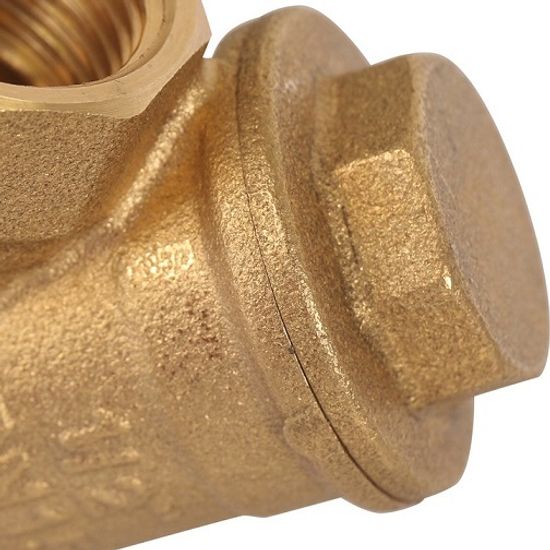

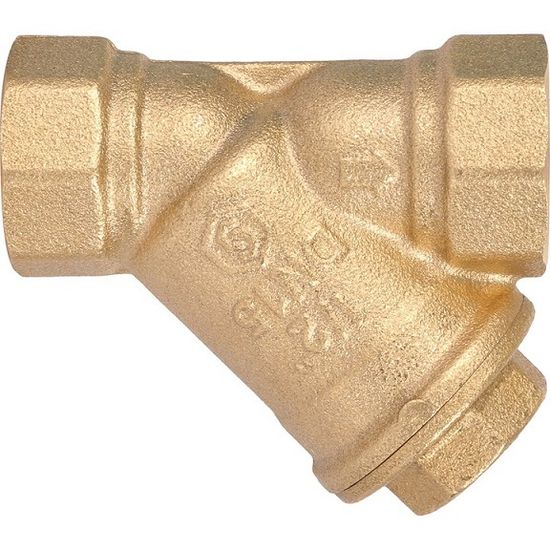

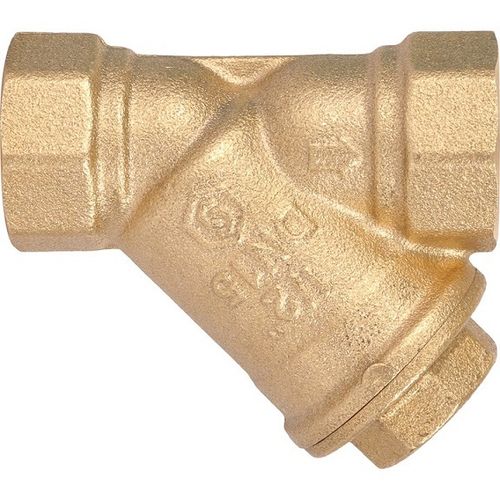

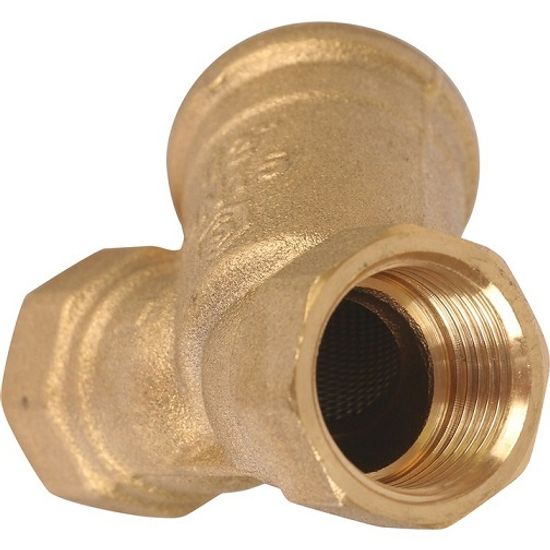

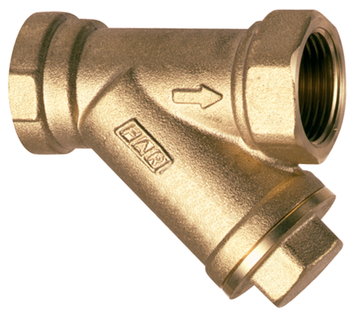

Фильтр грубой очистки Stout 1/2" сетчатый косой грязевик 500 мкр (SFW-0011-000015) предназначен для очистки потока от механических примесей в трубопроводных системах различного назначения. В качестве транспортируемой среды могут использоваться сжатый воздух, нефтепродукты, газы и жидкости не агрессивные к материалам фильтра.
Конструкция
| 1 - корпус из латуни CW617N |
Принцип работы фильтра-грязевика Stout 1/2"
Корпус фильтра (1) имеет камеру, в которую установлен фильтрующий элемент (2) с размерами ячеек 500 мкм. Поток рабочей среды проходит через фильтрующий элемент, благодаря этому нерастворимые частицы, окалина и прочие загрязнения задерживаются в камере. Очистка камеры производится через ревизионную крышку (3), герметичность соединения крышки и корпуса обеспечивает резиновое O-ring уплотнение (4).
Условия эксплуатации
Фильтр грубой очистки Stout 1/2" (арт. SFW-0011-000015) может использоваться для воды, водных растворов гликолей (до 30%), воздуха и других неагрессивных сред. Температура рабочей среды может варьироваться в пределах от -20°C до +100°C. Косой сетчатый фильтр Стаут 1/2" рассчитан на давление до 20 бар.
Габариты
| G - 1/2" |
Рекомендации по монтажу фильтров-грязевиков Stout
- Фильтр следует устанавливать в положении «ревизионной крышкой вниз». При подаче воды снизу-вверх необходимо предусмотреть горизонтальный участок для установки фильтра.
- В случае использования фильтра в системах с высоким содержанием механических примесей необходимо проводить регулярную инспекцию фильтра и прочищать фильтрующий элемент.
- Фильтр поставляется потребителю полностью подготовленным к работе и не требует дополнительной регулировки.
- Для прочистки фильтра необходимо перекрыть входной запорный кран системы, опорожнить участок трубопровода с фильтром, после чего отвернуть ревизионную крышку фильтра, прочистить и промыть сетку. Если при ревизии фильтра повреждено уплотнение крышки, его следует заменить.
- Перед установкой фильтра трубопровод должен быть очищен от окалины и ржавчины. Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода её без механических взвесей.
- Фильтры следует располагать в доступных для обслуживания местах.
- Для уплотнения резьбы могут использоваться любые материалы, разрешённые (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
- Внимание! При монтаже и эксплуатации фильтров STOUT, применение рычажных газовых ключей категорически запрещено.
- Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
- После осуществления монтажа, необходимо провести манометрические испытания на герметичность соединений.
Технические характеристики
| Производитель | Stout |
| Серия | SFW-0011 |
| Артикул | SFW-0011-000015 |
| Старый артикул | SFW-0001-000015 |
| Тип | фильтр |
| Исполнение | косой |
| Вид фильтра (по очищающему элементу) | сетчатый |
| Способ очистки | механическая очистка |
| Рабочая среда | вода, воздух, растворы гликолей (до 30%) |
| Температура рабочей среды | от -20°C до +110°C |
| Рабочее давление | 20 бар |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | внутренняя/внутренняя |
| Размер резьбы | 1/2" |
| Условный диаметр DN | 15 мм |
| Условная пропускная способность kvs | 3,8 м3/час |
| Размер ячейки сетки | 500 мкм |
| Материал корпуса | латунь CW617N |
| Материал фильтрующего элемента | нержавеющая сталь AISI 304 |
| Материал уплотнений | NBR |
| Цвет | золотистый |
| Длина | 58 мм |
| Высота | 40 мм |
| Вес | 135 г |
| Средний срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна производства | Италия |
| Страна-родина бренда | Россия/Италия |
