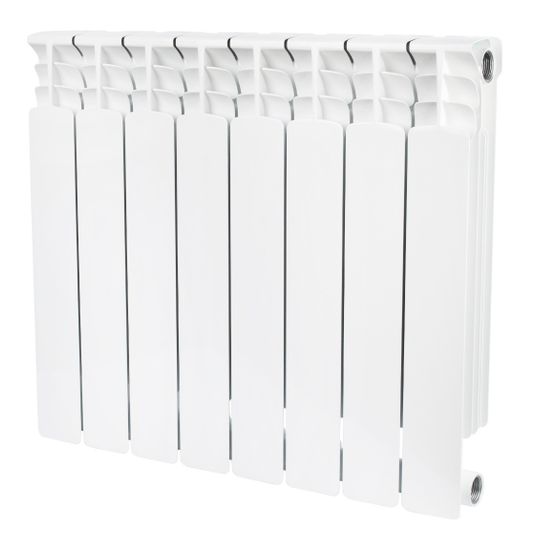

Биметаллический радиатор Stout Space 500 - 8 секций

Биметаллический радиатор Stout Space 500 8 секций предназначен для применения в системах водяного отопления зданий различного назначения.

Теплоотдача радиатора Stout Space 500 8 секций при ΔT=70°С составляет 1464 Вт. Высота радиатора - 561 мм, ширина - 640 мм, глубина - 90 мм.

Условия эксплуатации

В качестве теплоносителя допускается использовать только воду с температурой до +135°C. Применять антифризы запрещено! Кислотность pH должна составлять от 7 до 8,5 мг/л. Давление в системе не должно превышать 20 бар.

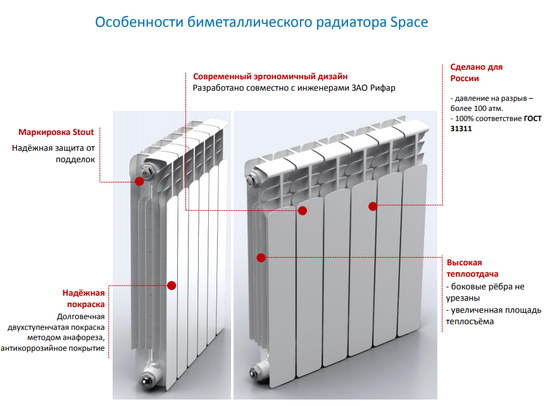

Особенности биметаллических радиаторов Stout Space

• Надёжная защита от подделок
• Современный эргономичный дизайн
• 100% соответствие ГОСТ 31311
• Высокая теплоотдача
• Надёжная долговечная двухступенчатая покраска методом анафореза, антикоррозийное покрытие

Преимущества биметаллических радиаторов Stout Space

• метод производства – литьё под давлением
• контроль качества на всех этапах производства
• лабораторный анализ сырья
• 100% контроль герметичности приборов
• антикоррозийное покрытие, двухэтапная покраска
• высокий уровень автоматизации производства
• более 15 лет производства радиаторов в России

Конструкция

Радиатор Stout Space биметаллический 8 секций собирают из отдельных секций, которые изготавливают из качественного алюминиевого сплава методом литья под давлением. Каждая секция имеет стальной вертикальный коллектор с внутренним диаметром 12,6 мм. Такая конструкция в сочетании с особой формой оребрения обеспечивает высокие теплотехнические показатели радиатора, низкое гидравлическое сопротивление и значительную прочность.

В отверстиях горизонтальных коллекторов выполнена трубная цилиндрическая резьба G 1" (с одной стороны правая, а с другой левая). Резьба служит для соединения секций между собой в радиаторы различной длины с помощью стальных резьбовых ниппелей. Геометрия ниппельных соединений и параметры EPDM прокладок гарантируют надёжную герметичность собранного радиатора.

Указания по эксплуатации и техническому обслуживанию

Отопительная система должна быть заполнена теплоносителем в течение всего периода эксплуатации. Опорожнение системы допускается только для проведения ремонтных работ не более, чем на 15 дней в году. В периоды между отопительными сезонами рекомендуется отключить радиаторы от системы отопления.

Следует регулярно выпускать из радиатора выделяющуюся из теплоносителя газо-воздушную смесь: еженедельно в первый месяц эксплуатации радиатора и далее 1 раз в месяц. Очищать поверхность радиатора следует сухой мягкой тканью или щеткой или с использованием мыльного раствора.

При эксплуатации системы отопления с радиаторами Стаут Спейс запрещается:

• использовать в качестве теплоносителя антифризы, незамерзающие или низкозамерзающие жидкости;
• устанавливать радиатор в качестве полотенцесушителя в системе горячего водоснабжения;
• при удалении из радиатора газо-воздушной смеси освещать воздуховыпускной кран открытым пламенем или курить возле него;
• резко открывать или закрывать запорно-регулирующую арматуру на трубопроводах системы отопления во избежание гидравлических ударов и разрыва радиаторов;
• использовать радиаторы и трубопроводы в качестве заземляющих устройств;
• применять для очистки радиатора химически активные жидкости и абразивные материалы;
• использовать радиатор в помещении с относительной влажностью более 75%.

Порядок монтажа биметаллического радиатора Stout Space

1. Для обеспечения паспортной теплоотдачи необходимо соблюдать следующие расстояния между радиатором и ограждающими конструкциями здания:
   - от верха радиатора до подоконника – не менее 80 мм;
   - между стеной и радиатором – не менее 20 мм;
   - от пола до радиатора – не менее 70 мм.
2. Разметить места установки кронштейнов и закрепить их на стене так, чтобы было обеспечено строго горизонтальное положение радиатора и плотное прилегание его коллекторов на кронштейны.
3. От кронштейна до края радиатора должно быть не более 3 секций, а между кронштейнами − не более 10 секций.
4. Оснастить радиатор предусмотренной проектом терморегулирующей и запорной арматурой согласно схеме его подключения к системе отопления
5. Арматура закручивается в резьбовые отверстия пробок, предварительно установленных в коллекторы радиатора.
6. Непосредственно перед монтажом пробок их прокладки следует смазать термостойким (до +135°С) силиконовым герметиком.
7. Момент затяжки пробок в коллекторах радиатора не должен превышать 45 Н·м.
8. Навесить радиатор на кронштейны без снятия защитной пленки.
9. Присоединить радиатор через предварительно установленную на нем арматуру к трубопроводам системы отопления.
10. В верхнюю пробку радиатора обязательно должен быть установлен ручной воздухоотводчик (кран Маевского) или автоматический воздуховыпускной клапан.
11. Установить заглушку в неиспользуемое выходное отверстие радиатора и проверить работоспособность системы.
12. Провести гидравлические испытания смонтированной системы отопления. При испытании давление воды должно быть в 1,5 раза больше рабочего давления для конкретной системы отопления, но не менее 6 бар.
13. После завершения монтажных и строительных отделочных работ снять защитную пленку.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Презентация Stout Space (открыть PDF-файл)
3. Технический каталог Stout 2020 (открыть PDF-файл)

Технические характеристики
