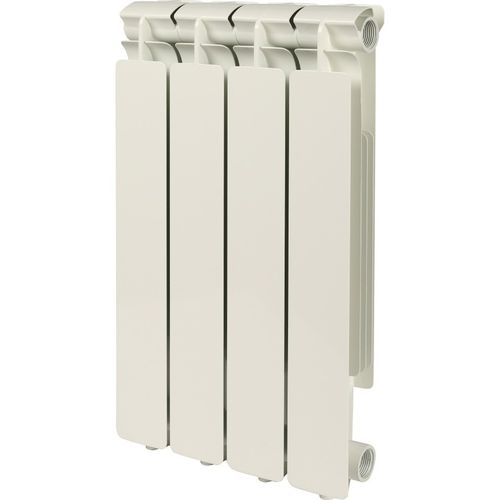

Алюминиевый радиатор Stout Bravo 500 - 4 секции

Алюминиевый радиатор Stout Bravo 500 4 секции предназначен для применения в системах водяного отопления зданий различного назначения.

Теплоотдача радиатора Stout Bravo 500 4 секции при ΔT=70°С составляет 700 Вт. Высота радиатора - 576 мм, ширина - 320 мм, глубина - 80 мм.

Условия эксплуатации

В качестве теплоносителя допускается использовать воду и антифризы с температурой до +110°C. Кислотность pH теплоносителя должна составлять от 7 до 8,5 мг/л. Давление в системе не должно превышать 16 бар.

Преимущества алюминиевых радиаторов Stout Bravo 500

• вписывается в любой интерьер
• можно использовать с антифризом
• усиленная конструкция
• стойкая двухступенчатая покраска
• внутренний фторо-циркониевый слой
• соответствует ГОСТ 31311-2005

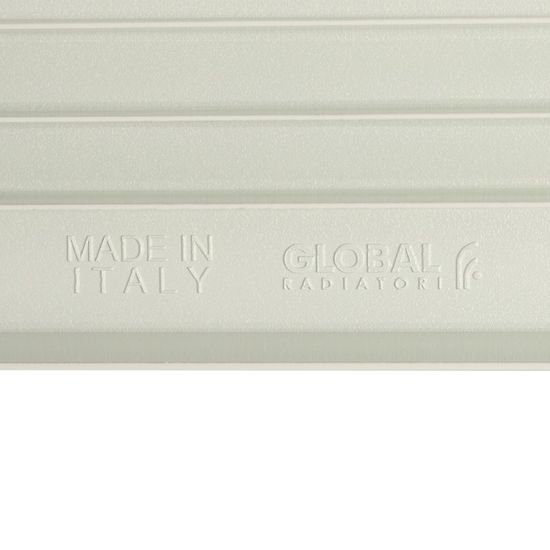

• производится в Италии на заводе Global

Конструкция алюминиевых радиаторов Stout Bravo 500

Радиатор Stout Bravo 500 - 4 секции собирается из отдельных секций, которые изготавливаются из качественного алюминиевого сплава методом литья под давлением. Наружная поверхность секции радиатора окрашена порошковой эмалью белого цвета (RAL 9010).

Каждая секция представляет собой единый монолит из двух коллекторов и связывающего их оребрения, внутри которого проходит вертикальный канал овального сечения. Особая форма оребрения и канала обеспечивают высокие теплотехнические показатели радиатора и низкое гидравлическое сопротивление. В отверстиях коллекторов выполнена трубная резьба размером 1" (с одной стороны правая, а с другой – левая). Резьба служит для соединения секций между собой в радиаторы различной длины с помощью стальных резьбовых ниппелей. Геометрия ниппельных соединений и параметры прокладок гарантируют надежную герметичность собранного радиатора.

Указания по эксплуатации и техническому обслуживанию радиторов Stout Bravo 500

Отопительная система должна быть заполнена теплоносителем в течение всего периода эксплуатации. Опорожнение системы допускаетсятолько для проведения ремонтных работ не более, чем на 15 дней в году. В процессе эксплуатации (если это требуется) необходимо удалятьвоздух из радиатора с помощью воздухоспускного клапана.

Очищать поверхность радиатора следует сухой мягкой тканью или щеткой с использованием мыльного раствора.

При эксплуатации системы отопления с алюминиевыми радиаторами Стаут Браво запрещается:

• устанавливать радиатор в качестве полотенцесушителя в системе горячего водоснабжения;
• при удалении из радиатора газо-воздушной смеси освещать воздуховыпускной кран открытым пламенем или курить возле него;
• резко открывать или закрывать запорно-регулирующую арматуру на трубопроводах системы отопления во избежание гидравлических ударов и разрыва радиаторов;
• использовать радиаторы и трубопроводы в качестве заземляющих устройств;
• применять для очистки радиатора химически активные жидкости и абразивные материалы;
• использовать радиатор в помещении с относительной влажностью более 75%;
• эксплуатация системы отопления при отрицательных наружных температурах с незакрытым контуром здания и до окончания работ по теплоизоляции (без дверей, окон и т.д.);
• обдув радиатора струями воздуха с отрицательной температурой (например, при открытой боковой створке окна).

Порядок монтажа алюминиевого радиатора Stout Bravo

1. Для обеспечения паспортной теплоотдачи необходимо соблюдать следующие расстояния между радиатором и ограждающими конструкциями здания:
   - от верха радиатора до подоконника – не менее 100 мм;
   - между стеной и радиатором – не менее 30 мм;
   - от пола до радиатора – не менее 100 мм.
2. Разметить места установки кронштейнов и закрепить их на стене так, чтобы было обеспечено строго горизонтальное положение радиатора и плотное прилегание его коллекторов на кронштейны.
3. От кронштейна до края радиатора должно быть не более 3 секций, а между кронштейнами − не более 10 секций.
4. Оснастить радиатор предусмотренной проектом терморегулирующей и запорной арматурой согласно схеме его подключения к системе отопления
5. Арматура закручивается в резьбовые отверстия пробок, предварительно установленных в коллекторы радиатора.
6. Непосредственно перед монтажом пробок их прокладки следует смазать термостойким (до +135°С) силиконовым герметиком.
7. Момент затяжки пробок в коллекторах радиатора должен составлять 60-70 Н·м.
8. Навесить радиатор на кронштейны без снятия защитной пленки.
9. Присоединить радиатор через предварительно установленную на нем арматуру к трубопроводам системы отопления.
10. В верхнюю пробку радиатора обязательно должен быть установлен ручной воздухоотводчик (кран Маевского) или автоматический воздуховыпускной клапан.
11. Установить заглушку в неиспользуемое выходное отверстие радиатора и проверить работоспособность системы.
12. Провести гидравлические испытания смонтированной системы отопления. При испытании давление воды должно быть в 1,5 раза больше рабочего давления для конкретной системы отопления, но не менее 6 бар.
13. После завершения монтажных и строительных отделочных работ снять защитную плёнку.

Документация

1. Радиаторы Stout Bravo - Технический паспорт изделия (открыть PDF-файл)
2. Листовка Stout Bravo (открыть PDF-файл)
3. Технический каталог Stout 2020 (открыть PDF-файл)
