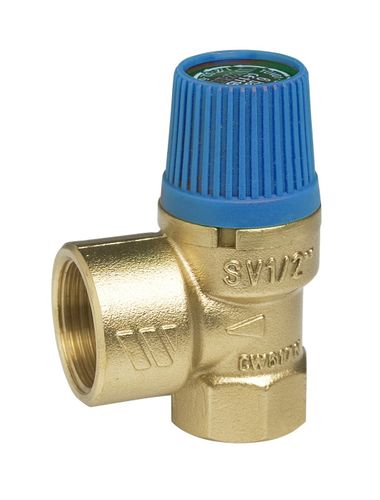

Предохранительный клапан Watts SVW 3/4"x1", 6 бар (арт. 10004724) предназначен для защиты водонагревателей (бойлеров) ёмкостью от 200 до 1000 литров и мощностью до 150 кВт в системах горячего водоснабжения от превышения максимально допустимого рабочего давления. Предохранительный мембранный клапан Watts защищён от изменения давления настройки запрессовкой крышки.
Условия эксплуатации
Предохранительный клапан Watts SVW 10004724 может использоваться в системах горячего водоснабжения с давлением до 10 бар.
В качестве теплоносителя допускается применять воду и растворы гликолей с концентрацией до 50% с температурой от -10°C до +110°C.
Принцип работы
Отличительная особенность клапанов SVW - фиксированный порог срабатывания, обеспечивающийся тем, что сбросное отверстие клапана на один размер больше, чем присоединительное.
Рекомендации по монтажу клапанов предохранительных Watts
- Предохранительные клапаны необходимо монтировать в местах доступных для их обслуживания.
- Предохранительный клапан должен устанавливаться в непосредственной близости перед бойлером на трубопроводе холодного водоснабжения с учётом направления стрелки на клапане.
- Рекомендуемое положение установки вертикальное, тем не менее допускается установка клапана в горизонтальном положении. В этом случае сбросное отверстие должно быть направлено вниз или в сторону (горизонтально).
- Установка запорной и регулирующей арматуры, фильтров и других деталей, приводящих к сужению подводки к предохранительному клапану запрещена!
- Сливной шланг должен соответствовать диаметру выпускного отверстия клапана, иметь не более 2-х изгибов и не превышать 2-х метров по длине. Предохранительный клапан должен устанавливаться так, чтобы сброс воды или пара не подвер- гал людей опасности. Никакая нагрузка на поворотную крышку недопустима.
- Работа клапана должна проверяться непосредственно при монтаже, а затем минимум один раз в год. В клапане, не срабатывавшем в течение длительного времени, могут образоваться загрязнения, приводящие к утечкам. Для избежания этого клапан следует периодически промывать, повернув поворотную крышку в направлении стрелки. Большинство течей из клапанов вызваны загрязнениями между седлом и тарелкой клапана и устраняются промыванием.
Габариты
| L - 37 мм |
Технические характеристики
| Производитель | Watts |
| Серия | SVW |
| Артикул | 10004724 |
| Тип | предохранительный клапан |
| Назначение | системы горячего водоснабжения |
| Рабочая среда | вода и растворы гликолей до 50% |
| Температура рабочей среды | от -10°C до +110°C |
| Рабочее давление | до 10 бар |
| Давление срабатывания | 6 бар |
| Способ соединения с трубопроводом | резьба |
| Присоединительный размер | 3/4"x1" |
| Площадь проходного сечения | 1,54 см2 |
| Условная пропускная способность kvs | 0,66 м3/час |
| Расход теплоносителя | 208,5 кг/час |
| Мощность бойлера | до 150 кВт |
| Ёмкость накопительного бойлера | от 200 до 1000 л |
| Материал корпуса | пресованная латунь CW617N |
| Материал ручки | ударопрочный пластик |
| Материал пружины | никель-хромированная сталь |
| Материал мембраны | этилен-полипропилен |
| Цвет ручки | синий |
| Официальная гарантия производителя | 1 год |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
