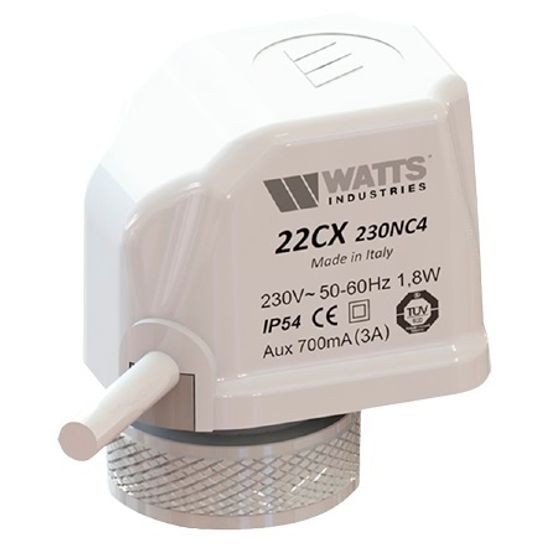

Сервопривод Watts 22CX230NC2 (220В) нормально закрытый арт. 10029671 применяется в системах отопления, охлаждения и кондиционирования. Электротермический сервопривод Watts 22CX применяется с регуляторами с двухточечным управлением. Наиболее обширной областью применения является управление температурными зонами в системах напольного отопления совместно с комнатными термостатами WATTS серий Belux, ВТ, WFHT и Milux.
По цвету флажкового индикатора в смотровом окошке сервопривода 22CX можно определить положение сервопривода (клапана).
Красный флажок индикатора = сервопривод закрыт.
Черный флажок индикатора = сервопривод открыт.
Преимущества электротермических сервоприводов Watts 22CX
Принцип работы электротермического сервопривода Watts 22CX230NC2
При подаче напряжения на сервопривод (по сигналу от комнатного термостата) встроенный нагревательный элемент (PTC) нагревает сильфон, который, расширяясь, воздействует на рабочий шток клапана. Когда сервопривод открыт, контакт выключателя замыкается. При подключении к приборам с большей потребляемой мощностью, чем у дополнительного контакта сервопривода, используйте дополнительное реле.
Конструкция сервопривода Watts 22CX
Порядок монтажа сервоприводов Watts 22CX
- Снимите колпачок клапана.
- Установите сервопривод Watts на клапан и руками зафиксируйте резьбовое кольцо на корпусе клапана. ЗАПРЕЩАЕТСЯ использовать при монтаже ключ или другой монтажный инструмент.
- Степень защиты IP54 позволяет монтировать сервоприводы в горизонтальном и вертикальном положении.

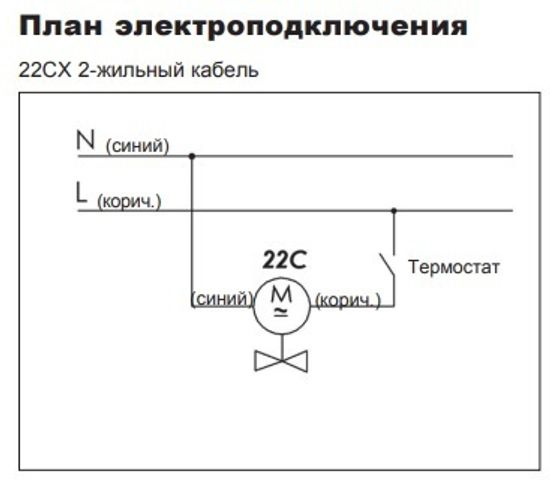

- Произведите электрические подключения.
ВАЖНО! Запрещается открывать корпус сервопривода также в с случае его выхода из строя. Опасно для жизни. Вышедшие из строя сервоприводы подлежат замене.
Условия эксплуатации термоэлектрический приводов Ваттс
Температура в помещении при эксплуатации должна составлять от 0°C до +50°C. Температура теплоносителя может достигать +110°C. Температура хранения - от -25°C до +60°C.
Габариты электротермического сервопривода Watts 22CX230NC2 (10029671)
Документация
Технические характеристики
| Производитель | Watts |
| Серия | 22CX |
| Артикул | 10029671 |
| Тип | электротермический компактный сервопривод |
| Тип сервопривода | нормально закрытый (NC) |
| Область применения | системы отопления, охлаждения и кондиционирования |
| Электропитание привода | 230 В |
| Частота тока | 50-60 Гц |
| Резьба под термоголовку | М30х1,5 |
| Потребляемая мощность | 1,8 Вт |
| Управляющий сигнал | двухточечный |
| Ход штока привода | 3,5 мм |
| Ход штока клапана | 2,5 мм |
| Время открытия | 75 секунд |
| Время закрытия | 3 минуты |
| Номинальная сила давления (питание выключения) | 110 Н |
| Температура рабочей среды | до +110°C |
| Температура окружающей среды | от 0°C до +50°C |
| Температура хранения | от -25°C до +60°C |
| Степень электрической защиты | IP54 |
| Класс защиты | II |
| Механический указатель открытого / закрытого положения | чёрный / красный |
| Сечение кабеля | 2 x 0.5 мм2, 4 x 0.5 мм2 |
| Длина кабеля | 1 м |
| Материал корпуса | пластик |
| Цвет корпуса | белый (RAL 9016) |
| Вес | 150 г |
| Страна производства | Германия |
| Страна-родина бренда | Германия |
| Официальная гарантия производителя | 1 год |
