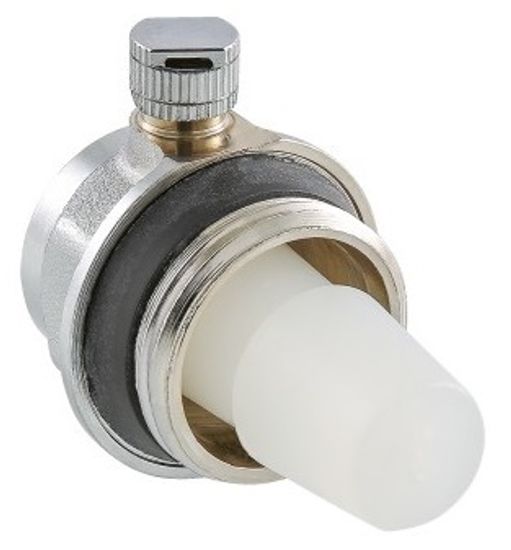

Компактный автоматический воздухоотводчик поплавкового типа Valtec VT.501.S предназначен для автоматического удаления скопившихся в отопительном приборе газов и воздуха. Воздухоотводчик используется в водяных системах отопления. Допускается применение воздухоотводчика в системах с низкозамерзающими теплоносителями. Устанавливается в свободное верхнее присоединительное отверстие отопительного прибора. Резьба – наружная, 1", левая.
Конструкция
|
| В патурбок латунного никелированного корпуса (1) воздухоотводчика ввинчен латунный ниппель (2) с калиброванным продольным отверстием и подпружиненным картриджклапаном (3). Под воздействием шарнирно закреплённого полипропиленового поплавка (5), находящегося в верхнем коллекторе радиатора, клапан картриджа либо открывает отверстие (поплавок опущен), либо закрывает его (поплавок поднят). Присоединение к радиатору резьбовое G 1" c помощью кольцевой профильной прокладки из EPDM (4). Дополнительной герметизации соединение не требует. |
Указания по монтажу
- Воздухоотводчик монтируется в верхний коллектор отопительного прибора с внутренней присоединительной резьбой (правой или левой) G 1". Дополнительного уплотнительного материала при этом применять не требуется, т.к. воздухоотводчик снабжён профильной резиновой прокладкой.
- Воздухоотводчик монтируется так, чтобы головка ниппеля находилась вверху строго вертикально. Любое другое положение воздухоотводчика приведет к вытеканию теплоносителя.
- Монтаж воздухоотводчика допускается производить только рожковым ключом. Использование рычажных ключей не допускается
- При полностью завинченной пробке ниппеля клапан полностью перекрывается, поэтому после установки изделия в систему и её заполнения теплоносителем, колпачок следует отвернуть от закрытого положения на 2-3 оборота.
- На время заполнения системы теплоносителем воздухоотводчик следует закрывать (колпачок завинчен до упора) во избежании засорения и поломки ниппельного узла.
Указания по эксплуатации
Перед началом каждого отопительного сезона, а также при засоре воздухоотводчика или появлении течи через ниппель, необходимо перекрыть радиатор, слить с него часть теплоносителя, находящуюся в верхнем коллекторе, демонтировать воздухоотводчик и прочистить канал ниппеля с помощью пластиковой лески. Использование для прочистки металлических предметов не допускается. Можно промыть ниппель в 10% растворе уксусной или щавелевой кислоты.
Документация
- Паспорт на воздухоотводчик автоматический радиаторный (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
- Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.501 |
| Артикул | VT.501.S.06 |
| Тип | воздухоотводчик |
| Вид воздухоотводчика | автоматический |
| Вариант исполнения | левое |
| Присоединительный размер | 1" |
| Рабочая среда | вода, растворы гликолей 50% |
| Максимальное рабочее давление | 10 бар |
| Минимальное рабочее давление | 0,3 бара |
| Температура теплоносителя | до +95°C |
| Температура окружающего воздуха | до +60°C |
| Относительная влажность окружающего воздуха | до 80% |
| Допустимый момент затяжки при монтаже | 35 Н·м |
| Монтажное положение | только ниппелем вверх |
| Средний полный срок службы | 30 лет |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Италия |
