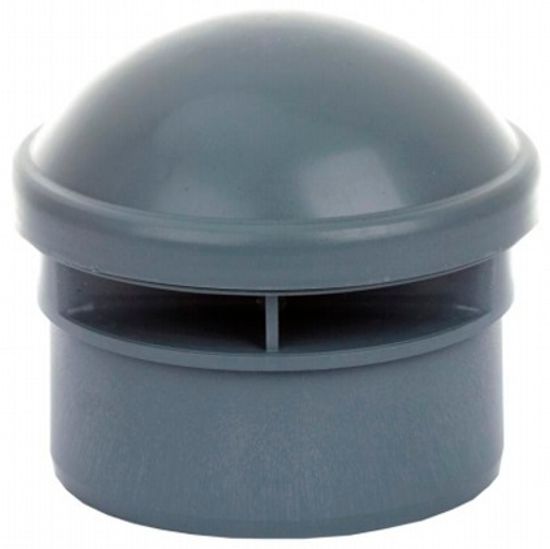

Вакуумный клапан Ostendorf HT 110 мм канализационный арт. 881790

Вакуумный клапан Ostendorf HT 110 мм канализационный арт. 881790 предназначен для компенсации давления и позволяет предупредить появление неприятного запаха из канализационной системы. Условный диаметр трубы 110 мм. Вес фитинга составляет 200 г.

Преимущества системы внутренней канализации Ostendorf HT

1. Устойчивость к воздействию горячей воды (до +100°C) обеспечивает возможность установки системы Ostendorf HT в домах и квартирах, где имеется высокотемпературный слив от стиральных и посудомоечных машин.
2. Химическая стойкость позволяет использовать современные высокоэффективные химические средства для очистки засоров (Tiret, Крот и т.п.)
3. Благодаря гладкости внутренних поверхностей трубопровод не зарастает.
4. Высокая степень шумопоглощения труб и фитингов (26 дБ(А) по DIN EN 14366) обеспечивают максимальную комфортабельность жилья.
5. Сантиметровая маркировка значительно облегчает прокладку труб.
6. Элементы системы Ostendorf HT трудновоспламеняемы (по классу B1)
7. Трубы и фитинги Ostendorf HT постоянно проходят контроль качества (по DIN EN ISO 9001)

Область применения канализации Ostendorf HT

• водоотведение внутри зданий
• бытовая канализация
• ливневая канализация
• вентиляция

Порядок монтажа системы Ostendorf HT

• Отрежьте кусок трубы нужного размера труборезом или пилой с мелкими зубьями под углом 90° к оси трубы.
• Зачистите зусенцы и неровности подходящим инструментом, например, напильником, циклей или ножом.
• Снимите фаску на обрезанных концах труб под углом примерно 15°.
• Очистите от грязи гладкие концы труб и раструбы.
• Проверьте правильность установки уплотнительного кольца.
• Нанесите равномерный тонкий слой поставляемой с завода смазки только на скошенную поверхность фаски на конце трубы. При вставке трубы на уплотнительном кольце не должно быть смазки.
• Выровняйте по центру вставляемый конец трубы и до упора задвиньте в раструб.
• Для компенсации термического линейного удлинения трубу необходимо выдвинуть обратно из раструба на 10 мм.
• После установки с учетом возможного линейного удлинения, трубы нужно закрепить хомутами так, чтобы не допустить их смещения при дальнейшем монтаже.
• Канализационная труба из полипропилена может подключаться к трубопроводам из других материалов (чугуна, стали, керамики и т.д.) с помощью специальных переходных фитингов.
• После установки с учетом возможного линейного удлинения, трубы нужно закрепить хомутами так, чтобы не допустить их смещения при дальнейшем монтаже.

Документация

1. Система Ostendorf HT - Технический паспорт (открыть PDF-файл)
2. Система Ostendorf HT - Каталог (открыть PDF-файл)
3. Брошюра по вакуумным клапанам (открыть PDF-файл)
4. Сертификат соответствия (открыть PDF-файл)
