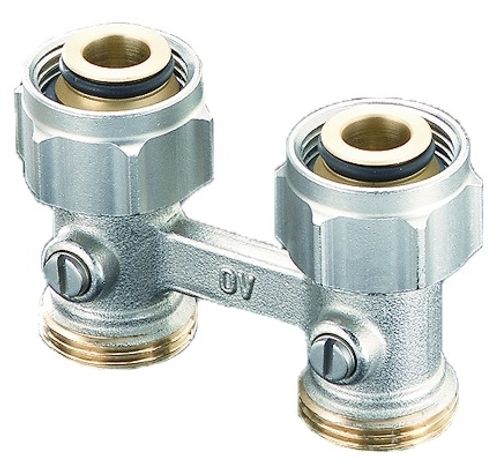

Узел нижнего подключения Oventrop Multiflex F ZB 1015883 1/2"х3/4" прямой для радиатора предназначен для присоединения радиаторов с межосевым расстоянием присоединительных патрубков 50 мм, оборудованных интегрированным вентилем, к двухтрубной системе отопления с принудительной циркуляцией. Присоединительный узел Oventrop Multiflex сконструирован таким образом, что к нему подключаются полипропиленовые, металлопластиковыя, медные трубы, а также трубы из мягкой стали.
Запорно-присоединительный узел Овентроп Мультифлекс изготовлен из латуни с никелевым покрытием и снабжён мягким уплотнением. Резьба патрубков для присоединения труб – наружная, 3/4", «евроконус», для подключения к радиатору - 1/2", наружная. Узел нижнего подключения радиатора Oventrop Multiflex 1015883 рассчитан на применение в системах отопления с рабочей температурой от 2°C до 120°C (с кратковременным превышением до +130°C) и давлением до 10 бар. Рабочей средой может выступать пар, вода и растворы гликолей до 50%.
Габариты присоединительного узла (ДхШхВ) 100х45х50 мм, вес изделия составляет 360 г.
Совместимые модели радиаторов
Узел подходит для отопительных приборов со встроенными вентилями следующих марок: Agis, Alarko, Arbonia, Baykan, Bemm, Biasi, Borer, Bremo, Caradon-Stelrad, Celikpan, Concept, Cöskünöz, DEF, Delta, Demrad, DiaNorm, Dia-therm, Dunaferr, DURA, Ferroli, HM-Galant, Henrad, Hoval, Hudevad, IMAS, Itemar, Jugoterm, Korado, Manaut, Quinn, Purmo, Radson, Runtal, Schäfer, Starpan, Stelrad, Superia, TermoTeknik, Thor, US-Steel, Vasco,VEHA, Zehnder, Zenith.
Преимущества узлов Oventrop Multuflex
- улучшенная защита от утечек благодаря мягкому уплотнению
- отличные показатели расхода арматуры при совсместной использовании с термостатами Oventrop
- подходит для однотрубных и двухтрубных систем
- простота в использовании
Документация
- Oventrop Multiflex F - инструкция (открыть PDF-файл)
- Технический паспорт изделия (eng.) (открыть PDF-файл)
- Каталог продукции Oventrop (открыть PDF-файл)
Технические характеристики
| Производитель | Oventrop |
| Серия | Multiflex |
| Модель | Multiflex F ZB |
| Артикул | 1015883 |
| Тип | узел нижнего подключения |
| Тип по способу подключения к радиатору | прямой (проходной) |
| Область применения | двухтрубные системы отопления с принудительной циркуляцией |
| Назначение | для труб из полипропилена, металлопластика, меди, мягкой стали |
| Рабочая среда | вода, пар, растворы гликолей до 50% |
| Вид подключения | резьба |
| Тип резьбы | наружная/наружная |
| Размер подключения | 1/2"х3/4" |
| Диаметр условного прохода | 20 мм |
| Межосевое расстояние | 50 мм |
| Рабочее давление | 10 бар |
| Рабочее давление для пара | 0,5 бара |
| Температура рабочей среды | от +2°C до +120°C |
| Температура пара | до +110°C |
| Кратковременная максимальная температура | +130°C |
| Материал корпуса | латунь |
| Материал покрытия | никель |
| Материал шпинделя | нержавеющая сталь |
| Материал уплотнительного кольца | EPDM |
| Длина | 100 мм |
| Ширина | 45 мм |
| Высота | 50 мм |
| Вес | 360 г |
| Официальная гарантия производителя | 1 год |
| Страна производства | Германия |
| Страна-родина бренда | Германия |
