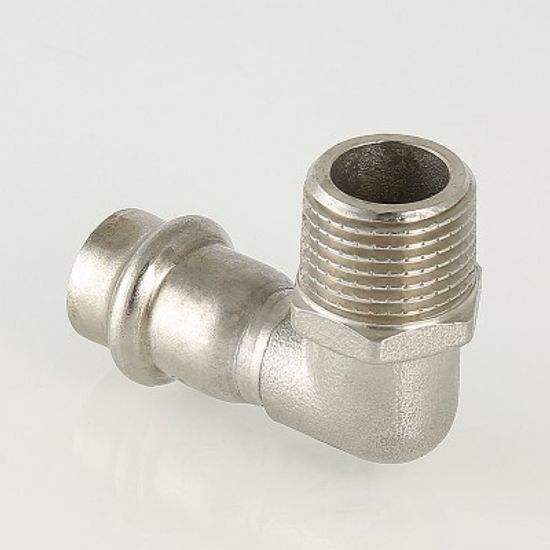

Пресс-угольник Valtec 22х3/4" НР с наружной резьбой 90° из нержавеющей стали (арт. VTi.953.I.002205) обеспечивает соединение тонкостенной стальной трубы с резьбовым элементом монтируемой системы под углом 90°. Область применения пресс-угольника из нержавеющей стали с наружной резьбой Valtec VTi.1203.I – трубопроводы водоснабжения, отопления, иные инженерные и технологические установки с рабочей температурой до +120°С и давлением до 16 бар.
Угловой концевой переходник VTi.1203.I изготовлен из стали AISI 304. Материал уплотнения – эластомер EPDM Sh70. Пресс-соединение – бесштуцерное. Обжатие производится с помощью пресс-инструмента V-профиля. Шестигранный участок корпуса – специально под гаечный ключ – облегчает монтаж резьбового соединения.
Материалом фитинга служит сталь марки AISI 304, устойчивая к коррозии, химическому и термическому воздействию. Важно учитывать при этом, что область рекомендуемого применения фитингов VT.INOX-PRESS исключает трубопроводы жидких углеводородов и хлороводородных растворов.
При замене входящего в комплект кольца из EPDM на уплотнительное кольцо из FPM («витона») максимально допустимая температура рабочей среды повышается до +140°C. В системах с твердотопливным котлом рекомендуем применять уплотнители из FPM, так как температура теплоносителя в таких системах может превысить +110°С.
Вес фитинга Valtec VTi.953.I.002205 составляет 128 г.
Область применения
Пресс-фитинги из нержавеющей стали Valtec VT.INOX-PRESS применяются в системах питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, а также в качестве технологических трубопроводов, транспортирующих жидкости и газы, не агрессивные к материалам трубы и фитингов.
Габариты
| d - 22 мм |
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Свидетельство о госрегистрации (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Отказное письмо в области обязательной сертификации (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Система | VT.INOX-PRESS |
| Модель | VTi.953.I |
| Артикул | VTi.953.I.002205 |
| Тип | угольник пресс |
| Материал | нержавеющая сталь AISI 304 |
| Соединение | наружная резьба |
| Угол поворота | 90° |
| Рабочее давление | 16 бар |
| Пробное давление | 24 бара |
| Максимальная температура рабочей среды | +120°C |
| Предел прочности стали при растяжении | 600 Н/мм² |
| Усталостная прочность стали | 240 Н/мм² |
| Средний полный срок службы системы | 50 лет |
| Профиль пресс-насадок инструмента (по каталогу REMS) | V |
| Вес | 128 г |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Италия |
