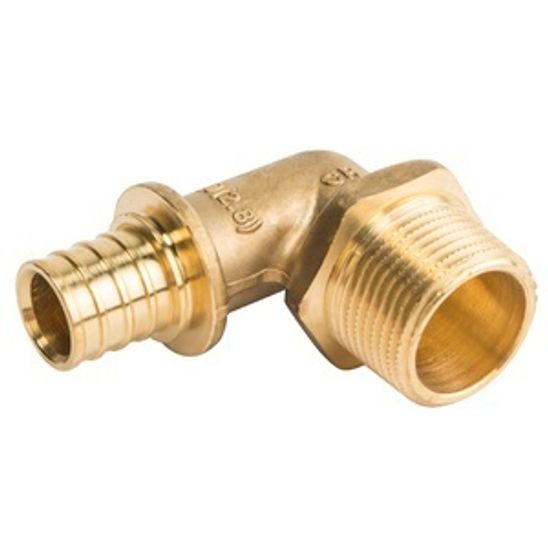

Угольник-переходник Elsen 20x1/2" с наружной резьбой латунь (EFA26.20-12BB)

Угольник-переходник Elsen 20x1/2" с наружной резьбой латунь (EFA26.20-12BB) служит для создания соединений на трубопроводах из сшитого полиэтилена в системах бытового и хозяйственного водоснабжения, горячего водоснабжения и отопления.

Аксиальные латунные фитинги Elsen производятся методом горячего штампа с последующей механической обработкой. Аксиальные соединения Elsen являются неразборными, надежными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации. В этой связи такие соединения не требуют контроля и могут быть замоноличены, скрыты в строительных конструкциях здания. Отсутствие в конструкции каких-либо эластичных герметизирующих колец и прокладок гарантирует надежность и долговечность трубопроводной сети.

Конструкция надвижного фитинга Elsen

Условия эксплуатации аксиальных фитингов Elsen

Аксиальные фитинги Элсен допускается применять в системах с рабочим давлением не более 10 бар. Температура рабочей среды не дожлна превышать +95°C.

Указания по монтажу надвижных фитингов Elsen

• Фитинговые соединения должны устанавливаться в помещении, защищённом от замерзания и воздействия атмосферных осадков. Это неразъемное соединение, которое не требует обслуживания. Его возможно замонолитить. Следует обратить внимание, на то, что фитинги требуется защищать от контакта со стенами, бетонным покрытием, цементом, гипсом, различными быстросхватывающимися материалами при помощи соответствующей защитной ленты (арт.EFA.05.300).
• При использовании соединения в системах отопления или водоснабжения, заливка стяжки бетоном допускается только после проведения положительных гидравлических испытаний на герметичность. Система при заливке должна находиться под давлением 3 атмосферы.
• Аксиальные фитинги, монтажные гильзы, хранившиеся или транспортировавшиеся при температуре ниже 0 °С перед проведением монтажных работ необходимо выдержать не менее 24 часов при температуре не ниже +10°С.
• Перед соединением трубопроводов аксиальным фитиновым соединением необходимо тщательно промыть все трубы для удаления посторонних частиц и загрязнений, которые могли попасть в систему отопления при проведении монтажных работ или в случае эксплуатации системы ранее.
• Подключение трубопроводов к аксиальным соединениям должны вестись таким образом, чтобы исключить все механические напряжения и нагрузки на соединение. Для этого трубопроводы должны быть проложены без перекосов и заканчиваться точно по оси присоединительных патрубков.
• Вес трубопроводов не должен воздействовать на соединение, для

Порядок монтажа

1. С помощью труборезных ножниц отрежьте трубу Elsen желаемого размера без заусенцев и под прямым углом. Рука, которой вы держите трубу должна находиться на безопасном расстоянии от инструмента! Не используйте для резки трубы пилы или ножовки.
2. Наденьте гильзу на трубу
3. Расширение трубы при помощи экспандера: вставьте экспандер с установленной насадкой необходимого диаметра внутрь трубы и плавно сведите рукоятки инструмента. Расширение трубы необходимо производить плавно и без резких движений. Расширьте трубу один раз и еще два раза повторите операцию каждый раз поворачивая трубу или инструмент на 30 градусов. Для более комфортного и быстрого дальнейшего монтажа рекомендуется после последнего расширения трубы на 10-15 секунд подержать инструмент внутри трубы с полностью сведенными рукоятками.
4. Вставьте фитинг Elsen в трубу до последнего кольцевого выступа на фитинге (до упора). Через некоторое время труба за счет своих свойств обожмет фитинг и плотно зафиксирует его внутри трубы. Убедитесь, что фитинг плотно сидит внутри трубы.
5. Захватите соединение запрессовочным инструментом. Необходимо, чтобы губки инструмента полностью захватили гильзу и фитинг. Не допускайте перекосов, устанавливайте инструмент ровно и под прямым углом.
6. Переключите рычаг в верхнее положение для запрессовки соединения.
7. Сводя и разводя рукоятки надвижного инструмента, надвиньте гильзу до фланца. Как только гильза упрется во фланец необходимо прекратить запрессовку во избежание повреждения фитинга и блокировки инструмента. Допускается оставить зазор между гильзой и фитингом 1-2 мм. фитинга.
8. Переведите рычаг на рукоятке в исходное положение (отведите рычаг вниз и сдвинуть вбок).
9. Еще раз сведите рукоятки инструмента вместе и резким движением поднимите подвижную рукоять на 90 градусов до упора для возвращения губок инструмента в исходное положение. Соединение готово!

Документация

1. Аксиальные фитинги Elsen - Паспорт изделия и инструкция по эксплуатации (открыть PDF-файл)

Технические характеристики
