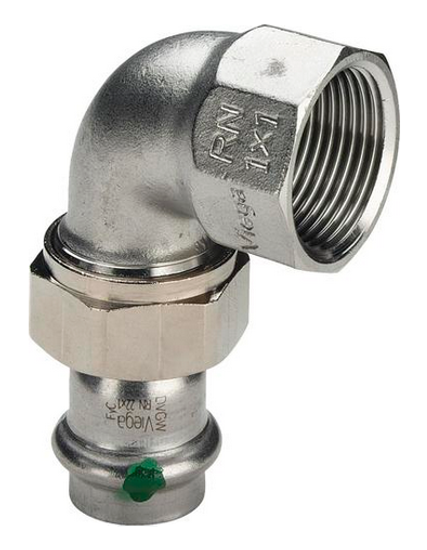

Угловое разъемное соединение из нержавеющей стали Viega Sanpress Inox 22х3/4" ВР с SC-Contur (серия 2355) арт. 437329 предназначено для углового соединения труб из нержавеющей стали с резьбовыми элементами системы. С одной стороны фитинг снабжён внутренней резьбой 3/4", с другой - раструбом под опрессовку диаметром 22 мм. Накидная гайка, расположенная в центре фитинга, обеспечивает создание разъёмного соединения на трубопроводе, что позволит проводить ремонт или частичную его разборку без демонтажа системы. Накидная гайка снабжена внешним многогранником для фиксации гаечным ключом. Фитинг дополнен кольцевым уплотнением О-Ring из EPDM, которое обеспечивает герметичность соединения.
Соединение происходит методом холодной опрессовки с помощью универсального пресс-инструмента с использованием пресс-насадок соответствующего размера типа V по каталогу REMS.
Пресс-фитинг Viega снабжён контуром безопасности SC-Contur, представляющем собой микропаз на фитинге, обозначенный зелёной меткой. Он позволяет во время испытания давлением визуально определить неопрессованные соединения.
Пресс-фитинги из нержавеющей стали от немецкого производителя VIEGA могут использоваться в системах питьевого и хозяйственного водоснабжения, отопления, отведения дождевых вод, пожаротушения и системах сжатого воздуха с температурой до +110°C и давлением до 16 бар.
Габариты
| d - 22 мм |
Сфера применения
- Системы питьевого водоснабжения
- Отопительные системы / подключение радиаторов
- Отведение дождевых вод
- Системы сжатого воздуха
- Сельское хозяйство
- Промышленность
- Судостроение
- Системы пожаротушения
Указания по монтажу
- Отрежьте трубу под прямым углом с помощью роликового трубореза, ножовки по металлу или электропилы.
- Снимите с торца трубы грат с помощью гратоснимателя во избежании повреждения уплотнения. Убедитесь, что концевик трубы очищен от заусенцев как снаружи, так и внутри.
- Проверьте наличие уплотнительных колец в фитинге.
- Убедитесь, что размеры трубы и фитинга соответствуют друг другу.
- Отметьте на трубе нужную глубину её установки, чтобы визуально упростить себе монтаж.
- Вставьте трубу в фитинг до упора, продвинув её за уплотнительное кольцо; сделанная ранее метка должна при этом оставаться видимой.
- Установите на пресс-инструмент пресс-насадку подходящего профиля и типоразмера.
- Установите пресс-насадку инструмента на фитинг так, чтобы монтажный буртик фитинга совпал с соответствующей канавкой пресс-насадки, и закройте губки пресс-инструмента.
- Нажмите кнопку "Пуск" на инструменте и немедленно отпустите её, как только губки пресс-насадки сомкнутся.
- Откройте губки пресс-инструмента и снимите их с фитинга.
- Убедитесь, что опрессованы все пресс-соединения.
- Проведите испытание манометрическое испытание герметичности системы. Если какое-либо из соединений не было опрессовано, то при подаче давления оно даст обильную учетку воды, наблюдаемую визуально.
Документация
Технические характеристики
| Производитель | Viega |
| Тип | разъёмное соединение |
| Коллекция | Sanpress Inox |
| Серия | 2355 |
| Артикул | 437329 |
| Область применения | системы водоснабжения, отопления, системы транспортировки сжатого воздуха |
| Среда | вода, воздух, растворы гликолей до 50% |
| Рабочая температура | до +110°C (для отопительных систем) до +85°C (для систем питьевого водоснабжения) |
| Максимальное рабочее давление | 16 бар |
| d (внешний диаметр трубы) | 22 мм |
| Тип присоединения | опрессовка / резьба |
| Вид резьбы | внутренняя |
| Размер резьбы | 3/4" |
| Тип прокладки | O-Ring (кольцевое уплотнение) |
| Материал корпуса | нержавеющая сталь AISI 444 |
| Материал прокладки | EPDM |
| Термостойкость прокладки | +110°C |
| Профиль пресс-насадок (по каталогу REMS) | V |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
| Официальная гарантия производителя | 5 лет |
