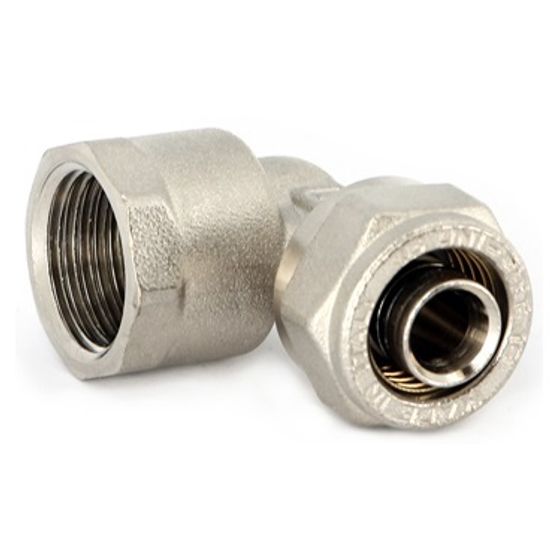

Угол обжимной Uni-Fitt 26х1" ВР для металлопластиковых труб предназначен для соединения металлопластиковых труб (PEx/AL/PEx, PEx/AL/PE, PE/AL/PERT) в системах отопления, холодного и горячего водоснабжения.
Конструкция и материалы
| 1 - Корпус фитинга из латуни марки CW617N |
Условия эксплуатации
Обжимной угольник Uni-Fitt 26х1" ВР для металлопластиковых труб (арт. 664N8400) разрешается использовать в системах с давлением не более 10 атмосфер. Температура теплоносителя не должна превышать +95°C.
Порядок монтажа обжимных фитингов Юни-Фитт
- отрезать металлопластиковую трубу нужной длины, строго перпендикулярно оси трубы;
- подготовить трубу к монтажу фитинга (откалибровать трубу и снять внутреннюю фаску);
- надеть на трубу гайку и обжимное кольцо (цангу);
- вставить до упора штуцер фитинга в трубу, не повредив уплотнительных колец;
- пододвинуть к корпусу фитинга обжимное кольцо;
- накрутить от руки гайку на фитинг;
- с помощью двух ключей соответствующего размера затянуть гайку на фитинге. Для фитингов с диаметром 16 мм следует выполнить инструментом 1 1/4 оборота гайки после затяжки от руки, для фитингов с диаметрами 20 и 26 мм - 1 оборот гайки.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 664N |
| Артикул | 664N8400 |
| Тип фитинга | угольник |
| Назначение | для металлопластиковых труб |
| Способ соединения с трубопроводом | обжим, резьба |
| Вид резьбы | внутренняя |
| Диаметр трубопровода | 26 мм |
| Размер резьбы | 1" |
| Материал фитинга | никелированная латунь CW617N |
| Материал уплотнительных колец | EPDM |
| Рабочее давление | 10 бар |
| Максимальная рабочая температура | +95°C |
| Официальная гарантия производителя | 3 года |
| Страна-родина бренда | Италия |
| Страна производства | Италия |
