Циркуляционный насос Valtec для ГВC с режимом частотного регулирования (VRS.121EM.15.0)

Циркуляционный насос Valtec для ГВC с режимом частотного регулирования (VRS.121EM.15.0) предназначен для создания принудительной рециркуляции воды в системах горячего водоснабжения и может использоваться в качестве циркуляционного насоса в системах отопления с гидравлическими потерями не более 15 кПа.

Насос циркуляционный для ГВC с режимом частотного регулирования может настраиваться на постоянную частоту вращения крыльчатки с мощностью на валу от 3 до 9 Вт. В режиме частотного регулирования насос автоматически подстраивается под текущие характеристики обслуживаемой системы.

Рециркуляция горячей воды создаётся для предотвращения её остывания в подводящих трубопроводах и немедленной подаче потребителю воды с надлежащими параметрами.

В режиме частотного регулирования AUTO (горит зелёный индикатор) насос автоматически подстраивается под текущие характеристики обслуживаемой системы.

Сферический статор двигателя придаёт вращающий момент сферическому ротору с интегрированным рабочим колесом. Ротор и рабочее колесо выполнены из ферромагнетика.

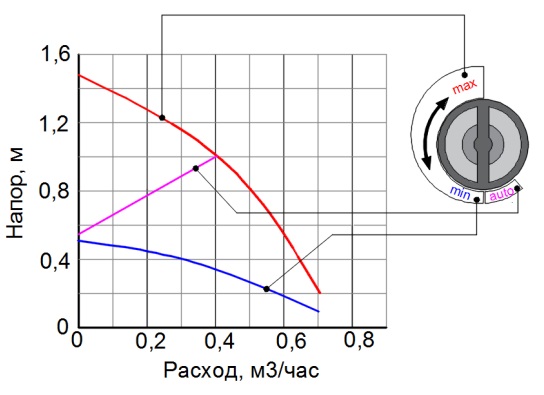

График рабочих характеристик насоса Valtec VRS.121EM.15.0

Условия эксплуатации

В качестве рабочей среды для циркуляционного насоса Valtec VRS.121EM.15 можно использовать воду и растворы гликолей (до 50%) с температурой от 0°C до +95°C и жёсткостью, не превышающей 35 мг/экв.л. Максимальное рабочее давление составляет 10 бар.

Комплектация

• энергоэффективный насос Валтек для горячего водоснабжения
• шнур подключения к электросети
• технический паспорт с гарантийным талоном
• упаковка

Конструкция циркуляционного насоса Валтек VRS.121EM.15.0

.

Циркуляционный насос Valtec VRS.121EM.15.0 представляют собой электронасос с однофазным асинхронным электродвигателем со сферическим статором и сферическим «мокрым» ферромагнитным ротором с интегрированным рабочим колесом.

Магнитная связь между ротором и статором исключает из конструкции трущиеся детали (подшипники), что значительно увеличивает ресурс насоса.

Корпус насоса из нержавеющей стали крепится к блоку статора с коробкой управления с помощью накидной гайки из нержавеющей стали.

С помощью колеса настройки на блоке управления можно либо задавать постоянную величину скорости вращения рабочего колеса (от позиции MIN до позиции MAX), либо включить режим частотного регулирования AUTO.

Указания по монтажу

1. Перед установкой насоса система отопления должна быть промыта.
2. Направление движения теплоносителя должно совпадать с направлением стрелки на корпусном блоке насоса.
3. Перед насосом рекомендуется устанавливать фильтр механической очистки с размером ячейки не более 500 мкм.
4. Не допускается устанавливать насос моторным блоком вниз.
5. Электродвигатель насоса допустимо поворачивать только при полностью слитом теплоносителе.
6. Насос следует подключать к электросети комплектным проводом с вилкой. Розетка для подключения насоса обязательно должна иметь заземляющий контакт, подключённый к заземляющему проводнику электросистемы.
7. В цепи питания насоса должно быть установлено УЗО с током срабатывания не более 30 мА.
8. Блок управления должен быть расположен таким образом, чтобы возможность попадания в него воды была полностью исключена.
9. Не рекомендуется устанавливать насос в нижней точке системы во избежание засорения рабочей камеры.
10. Насос следует располагать на трубопроводе так, чтобы ось рабочего колеса была горизонтальна.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Сертификат соответствия Техническому регламенту Таможенного союза (открыть PDF-файл)
3. Декларация о соответствии Техническому регламенту Таможенного союза (открыть PDF-файл)
4. Отказное письмо в области пожарной безопасности (открыть PDF-файл)

Технические характеристики
