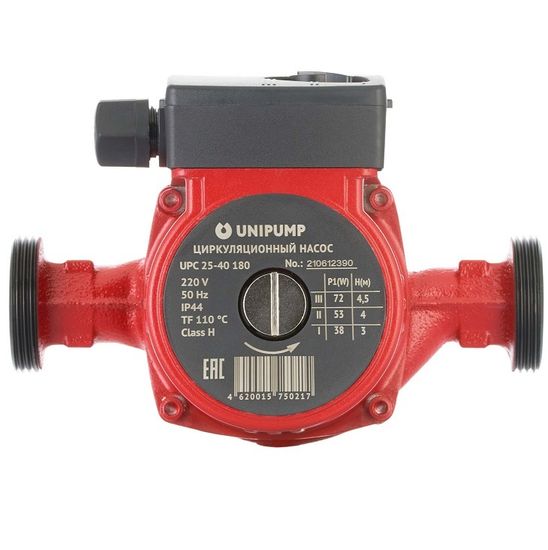

Циркуляционный насос Unipump UPC 25-40 180 с гайками

Циркуляционный насос Unipump UPC 25-40 с монтажной длиной 180 мм представляет собой циркуляционный насос с «мокрым» ротором и предназначен для создания принудительной циркуляции жидкости в однотрубных или двухтрубных системах отопления или горячего водоснабжения при стабильном или слабоменяющемся расходе.

Ротор насоса располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью.

Двигатель насоса однофазный, с термозащитой. Регулировка мощности двигателя производится механическим трехпозиционным переключателем. Корпус насоса выполнен из чугуна с резьбовыми присоединительными патрубками.

Вес насоса составляет 2950 г, габариты упаковки 130x205x150 мм.

Условия эксплуатации

В качестве рабочей среды можно использовать воду малой жёсткости, а также маловязкие, неагрессивные и невзрывоопасные жидкости без твёрдых и волокнистых включений, а также примесей, содержащих минеральные масла.

Допускается применять этиленгликоли с концентрацией до 50%, однако необходимо учитывать, что при использовании насоса в системах, заполненных водогликолевой смесью, максимальная мощность насоса снижается, особенно при низких температурах.

Общая жёсткость перекачиваемой жидкости должна составлять не более 3,0 мг-экв/л, а pH должен находиться в пределах 7,0–9,5.

Максимальное давление в системе - 10 бар, допустимый диапазон температур рабочей жидкости от +2°С до +110°С.

Комплектация

• насос в сборе
• 2 резьбовых соединения
• руководство по эксплуатации
• упаковка

Рекомендации по монтажу насосов Unipump UPC

• Насос встраивается непосредственно в циркуляционный трубопровод.
• Насос рекомендуется монтировать в хорошо доступном месте, чтобы в дальнейшем можно было легко провести его проверку или замену.
• Рекомендуется установить запорные краны до и после насоса для удобства демонтажа при необходимости его замены, ремонта или технического обслуживания. Запорные краны должны быть смонтированы так, чтобы в случае протечки, вода не попадала на электродвигатель и клеммную коробку насоса.
• Стрелка на корпусе насоса указывает направление протекания рабочей жидкости.
• При установке насоса в циркуляционную систему горячего водоснабжения необходимо установить обратный клапан за насосом.
• Подшипники насоса смазываются перекачиваемой жидкостью. Не допускается включать насос без воды более чем на 10 секунд.
• ля предотвращения образования конденсата в клеммной коробке и статоре, температура рабочей жидкости всегда должна быть выше температуры окружающей среды.
• При монтаже насоса на него не должно передаваться напряжение от трубопроводов, вал насоса должен быть расположен строго по горизонтали.
• Клеммная коробка не должна быть направлена вниз, так как в нее может попасть вода. При необходимости можно повернуть корпус двигателя.
• При необходимости теплоизоляции трубопроводов изолировать можно только корпус насоса. Двигатель, клеммная коробка и отверстия для удаления конденсата должны оставаться открытыми.

Документация

1. Руководство по монтажу и эксплуатации (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза до 2025 г. (открыть PDF-файл)

Технические характеристики
