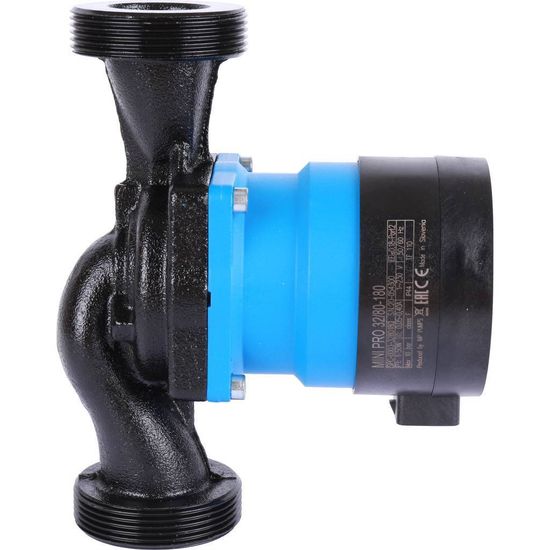

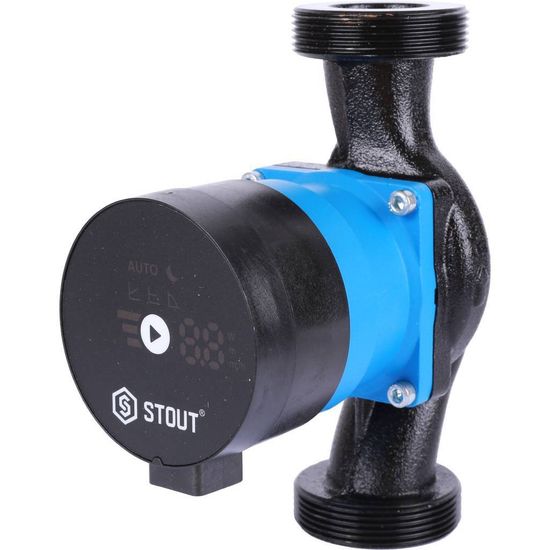

Циркуляционный насос Stout mini pro 32/80-180 (SPC-0003-3280180) – это энергоэффективный насос с электронным управлением для систем отопления, в системах нагрева ГВС, вентиляции, охлаждения и кондиционирования воздуха.

Насосы Stout mini (SPC-0002) и Stout mini pro (SPC-0003) работают с переменной частотой вращения, регулируемой с помощью электронного устройства. В насосах постоянно измеряются давление и расход, скорость насоса автоматически регулируется в соответствии с выбранным режимом работы насоса. Встроенный датчик «сухого хода» позволяет предотвратить работу насосов на «сухом ходу».

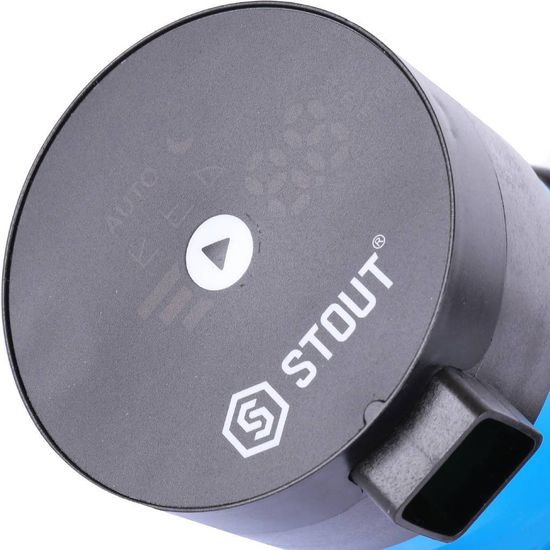

На дисплее насосов Stout модификации mini pro отображаются текущие эксплуатационные параметры насоса по мощности, напору и расходу. Ночной режим работает в сочетании с другими режимами работы насоса, указанными выше.

Насосы имеют исполнение «с мокрым ротором». Это значит, что детали насоса охлаждаются перекачиваемой жидкостью. В качестве рабочей среды необходимо использовать очищенную воду, не содержащую нерастворимые механические примеси либо незамерзающей жидкости на основе пропилен- или этиленгликоля не агрессивные к материалам насоса и соответствующие параметрам системы центрального отопления.

Отличительные особенности циркуляционных насосов серии MINI PRO

Насосы имеют по 3 предварительно сконфигурированные кривые режимов пропорционального давления, постоянного давления, фиксированной скорости, автоматический и ночной режим. Отображаемый символ показывает выбранный режим и кривую. На насосе также отображается текущая потребляемая мощность, текущее давление и расход. Значения на дисплее изменяются каждые 5 секунд.

Подключение к системе

Размер присоединительной резьбы насоса Stout с DN 32 мм составляет 2 дюйма.

Рабочие характеристики насоса Stout mini pro 32/80-180

Рабочие характеристики насоса Stout mini pro 32/80-180

Рабочая среда

В качестве рабочей среды для насоса Стоут SPC-0003-3280180 необходимо использовать очищенную воду, не содержащую нерастворимые механические примеси, либо незамерзающей жидкости на основе пропилен- или этиленгликоля, не агрессивные к материалам насоса и соответствующие параметрам систем центрального отопления. Перемещаемая среда не должна содержать агрессивных или взрывоопасных примесей, смесей минеральных масел, твёрдых или волокнистых частиц.
Температура рабочей среды может составлять от -10°C до +110°C.

Конструкция насоса Stout mini pro

Конструкция насосов Stout mini pro

1 - Корпус (серый чугун)
2 - Теплоизоляция
3 - Рабочее колесо (пластик Noryl/Fe 1630PW)
4 - Подшипники (углепластик)
5 - Корпус ротора (нерж. сталь AISI 316)
6 - Вал (нерж. сталь AISI 420)
7 - Электродвигатель
8 - Плата управления
9 - Панель управления
10 - Электрическая вилка

Габариты циркуляционного насоса Стаут Мини Про 32/80-180

Габариты

DN - 25 мм
L - 180 мм
L1 - 90 мм
L2 - 83 мм
L3 - 41 мм
H - 111 мм
h - 41 мм
h1 - 34 мм
I - 106 мм
I1 - 41 мм
I2 - 45 мм
I3 - 53 мм
G - 2" (НР)

Рекомендации по монтажу и эксплуатации циркуляционного насоса Стаут Мини Про SPC-0003

  • Перед установкой насоса система отопления должна быть промыта.
  • Монтаж производится непосредственно на трубопроводе, предпочтительно на вертикальном трубопроводе, чтобы исключить накопление отложений в насосе.
  • Запрещается подключать к насосу клемму инвертора при приваривании трубопроводов, так как это может привести к его повреждению.
  • Направление стрелки на корпусе насоса должно совпадать с предполагаемым направлением движения перемещаемой среды.
  • Перемещаемая среда не должна содержать агрессивных или взрывоопасных примесей, смесей минеральных масел, твердых или волокнистых частиц.
  • Насос нельзя использовать для перекачивания горючих и взрывоопасных сред. Кроме того, его нельзя использовать во взрывоопасной атмосфере.
  • Ротор постоянных магнитов внутри насоса имеет тенденцию к накоплению на его поверхности магнитных частиц, что может привести к истиранию подшипников и ротора или может привести к блокировке ротора. Несмотря на это, насос построен таким образом, что влияние магнитных частиц минимально, неисправности подшипников, корпусов ротора и заблокированных роторов не являются причиной для претензий. Чтобы повысить сопротивление насоса магнетиту, рекомендуется использовать магнетитовый фильтр.
  • Для того чтобы при работе насос издавал минимум вибраций и шума, при подключении к трубопроводам его ось 1-1 должна находиться в горизонтальном положении
  • Трубы не должны иметь изгибов на расстоянии по меньшей мере 5 D (D = номинальный диаметр труб) от первого изгиба.
  • При использовании в климатических системах теплоизоляцию из насоса удаляют.
  • Насос не оснащен вентиляционным винтом. Он вентилируется вместе с системой. Воздух в насосе может вызвать шум, который исчезает после короткого рабочего периода.
  • На корпусе электродвигателя имеются отверстия для отвода конденсата. Для этих отверстий не должна применяться теплоизоляция, так как это может привести к нарушению процесса охлаждения двигателя или отвода конденсата.
  • Монтаж циркуляционных насосов Stout в трубопроводной системе должен выполняться квалифицированными специалистами.
  • Циркуляционные насосы Stout должны эксплуатироваться при давлении и температуре, изложенных в техническом паспорте.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Сертификат соответствия до 2024 г. (открыть PDF-файл)
  3. Декларация о соответсвии до 2022 г. (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSPC-0003
АртикулSPC-0003-3280180
Типциркуляционный насос
Мощность двигателя P150 Вт
Диапазон скоростей4900 об/мин
Номинальный ток0,05 - 0,4 А
Напор8,2 м
Производительность4,3 м3/час
Номинальный диаметр DN32 мм
Монтажная длина180 мм
Размер присоединительной резьбы2"
Рабочая средавода или антифриз
Максимальное рабочее давление PN10 бар
Диапазон рабочей температурыот -10°C до +110°C
Степень пылевлагозащитыIP44
Стандарт резьбыUNI ISO 228/1
Номинальное напряжение230 В
Частота сети50-60 Гц
Класс изоляции (IEC 85)F
Максимальная влажность окружающей среды95%
Температура транспортировки и храненияот -10°C до +50°C
Материал корпусасерый чугун с катафорезным покрытием
Материал валанержавеющая сталь AISI 420
Материал подшипниковуглепластик (карбон)
Материал рабочего колесапластик Noryl (Fe 1630PW)
Материал уплотнительных прокладокEPDM
Вес1,93 кг
Средний срок службы10 лет
Официальная гарантия производителя5 лет
Страна-родина брендаРоссия
Страна производстваСловения
