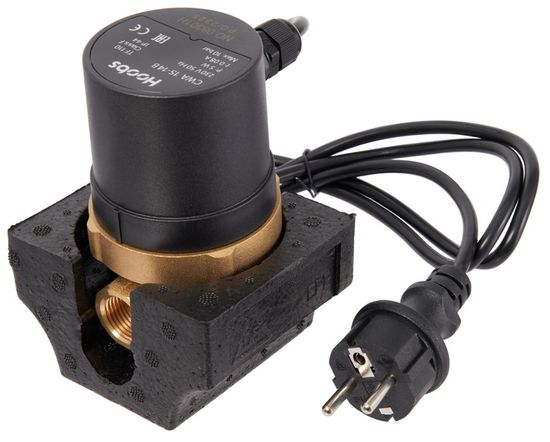

Циркуляционный насос Hoobs CWA 15-14B 80 для ГВС (08301H)

Циркуляционный насос Hoobs для ГВС CWA 15-14B 80 (08301H) предназначен для создания принудительной циркуляции воды в системах горячего водоснабжения и для перекачивания жидкостей в различных технологических процессах.

Особенности

• Энергоэффективный циркуляционный насос с мокрым ротором и электродвигателем с постоянными магнитами;
• Максимальная потребляемая мощность – 5 Вт;
• Одна фиксированная скорость;
• Латунный корпус насоса;
• Теплоизоляция в комплекте;
• Кабель длиной 1,5м со штекером в комплекте

Области применения

• Системы горячего водоснабжения
• Перекачивание технологических жидкостей

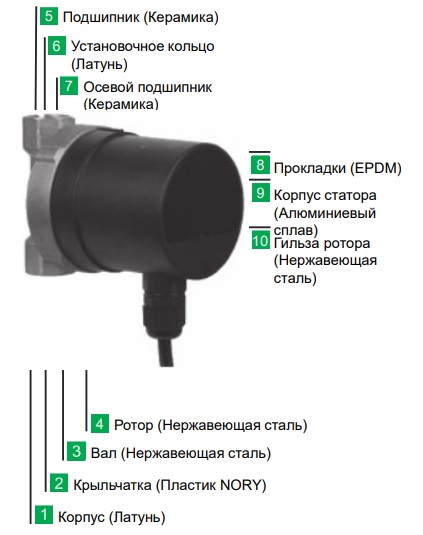

Конструкция насоса

Конструктивно насосы серии CWA состоят из двух основных частей: гидравлической части и электрического двигателя. Гидравлическая часть включает в себя корпус насоса и рабочее колесо, а двигатель состоит из корпуса, статора, ротора, гильзы и гайки для выпуска воздуха. Корпус насоса выполнен из латуни с резьбовым подключением к трубопроводу.

В насосах используется асинхронный короткозамкнутый двигатель. Ротор двигателя располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью. Двигатель насоса оснащён регулировкой скорости с помощью встроенного электронного автоматического блока управления.

Условия эксплуатации

Рабочие, перекачиваемые жидкости - вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых и волокнистых включений, а также примесей, содержащих минеральные масла. Насосы Hoobs серии CT могут использоваться для перекачивания охлаждающих жидкостей, не содержащих минеральных масел, водогликолевых смесей с концентрацией этиленгликоля до 50%. Если циркуляционный насос применяется для перекачивания жидкости с более высоким значением вязкости, то его гидравлические характеристики понижаются.

Перекачивание водогликолевых смесей понижает гидравлические характеристики насоса. При выборе насоса необходимо учитывать кинематическую вязкость и плотность перекачиваемой жидкости.

Не допускается наличие воздуха в насосе. Запрещена работа насоса при нулевом расходе рабочей жидкости. Не допускается попадание струй или брызг жидкости на корпус насоса, клеммную коробку и питающий кабель. Всё это может привести к выходу из строя двигателя насоса или гидравлической части насоса.

Температура окружающей среды должна быть всегда ниже, чем температура рабочей жидкости, так как в противном случае в корпусе статора может образовываться конденсат.

Насос нельзя использовать для подачи легковоспламеняющихся жидкостей - бензина или дизельного топлива.

• давление в системе до 6 бар
• температура перекачиваемой жидкости: от +2°С до +95°С
• pH рабочей жидкости: от 7 до 9,5
• температура окружающей среды: от +0 до 40°С
• относительная влажность воздухадо 95%

Документация

1. Презентация "Циркуляционные насосы Hoobs" (открыть PDF-файл)

Технические характеристики
