Циркуляционный насос Elsen APE20-6-130 с частотным регулированием

Циркуляционный насос Elsen APE20-6-130 с частотным регулированием – это энергоэффективный насос с электронным управлением для применения в системах отопления.

Высокоэффективный циркуляционный насос Elsen APE20-6-130 серии APE является насосом с мокрым ротором.

В данной конструкции насоса статор мотора полностью защищен, а вращающиеся части постоянно находятся в контакте с перекачиваемой жидкостью, которая одновременно является охлаждающей и смазывающей жидкостью для движущихся частей насоса.

Защитное уплотнение представляет собой тонкостенную структуру, что позволяет полностью защитить внутренние части статора электродвигателя от воды, таким образом нет нужды в применении традиционных уплотнительных колец, что позволяет избавиться от проблем с протечками, характерными для насосов традиционной компоновки.

Вращающиеся части насоса (подшипники и валы) изготовлены из износостойкой керамики, смазываемыми перекачиваемой жидкостью, что позволяет эффективно отводить тепло и уменьшить шум при работе. Также насос не перегружается во время работы на максимальном напоре. Такая конструкция насоса практически не требует технического обслуживания в случае соблюдения требований к монтажу и перекачиваемой жидкости.

Рабочая среда

В качестве рабочей среды можно использовать очищенную воду, не содержащую нерастворимые механические примеси, либо незамерзающей жидкости на основе пропилен- или этиленгликоля, не агрессивные к материалам насоса и соответствующие параметрам системы центрального отопления.

Температура перекачиваемой среды должна составлять от +2°C до +110°C.

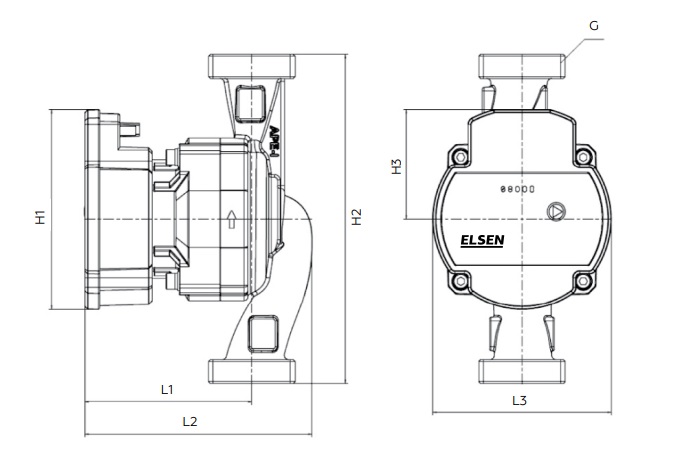

Габариты

Рекомендации по монтажу и эксплуатации

Питающее напряжение однофазное с напряжением 220-240 В с частотой 50 Гц.

Перед запуском насоса убедитесь, что система трубопроводов надежно соединена и убедитесь, что все примеси, остатки от пайки/сварки и иные загрязнения удалены из труб.

Убедитесь, что помещение, в котором установлен насос, достаточно сухое и вентилируемое. Это необходимо для исключения возможности короткого замыкания в случае высокой влажности или в случае попадания брызг. Также убедитесь, что есть возможность для свободного доступа к оборудованию для проведения работ по обслуживанию или для замены.

В случае установки вне помещения необходимо предусмотреть защитный кожух для предотвращения попадания брызг на электрические подключения и внутрь контрольной панели.

Не устанавливайте насос в ванных комнатах во избежание попадания водяного пара внутрь контрольной панели.

Рекомендуется установка шаровых кранов до и после насоса для проведения технического обслуживания без слива теплоносителя из системы.

При первом запуске после подачи питания рекомендуется попеременно меняя режимы работы выставить максимальную скорость насоса (III режим «постоянной скорости») для проверки работоспособности насоса.

При первом запуске не рекомендуется непрерывная работа более 10 секунд, так как в случае работы без перекачиваемой среды возможен перегрев подшипников, что может привести к снижению срока службы насоса или к его заклиниванию.

Перед запуском насоса в эксплуатацию убедитесь, что система заполнена перекачиваемой жидкостью и из системы выпущен воздух.

Во время работы насоса в системах отопления не рекомендуется прикасаться к насосу во избежание ожогов.

Необходимо убедиться в наличии заземления источника питания. Убедитесь, что провод заземления на разъеме насоса совпадает с присоединением заземления на источнике питания.

Во время работы насоса рекомендуется нанести предупреждения о высоком напряжении.

Перед проведением любых работ по техническому обслуживанию необходимо отключить насос от сети.

Регулярно проводите осмотр насоса и проверяйте его работоспособность.

В случае замены электрических кабелей используйте только оригинальные провода и разъёмы или компоненты, рекомендованные производителем.

Если насос эксплуатируется в помещении, где температура может достигать значений ниже 0°C, необходимо предусмотреть меры по предотвращению замерзания перекачиваемой среды внутри насоса или применять насос в системах только с незамерзающими жидкостями.

Не рекомендуется применение насоса в системах с неподготовленной водой и с водой с повышенной жесткостью для избежания появления накипи, которая может привести к блокировке ротора.

В случае отключения насоса от питания на длительное время (например, в летний период), перед последующим его включением необходимо вручную провернуть крыльчатку (рабочее колесо насоса). Нарушение данного требования может привести к заклиниванию насоса и выходу его из строя

Документация

1. Руководство по монтажу и эксплуатации (открыть PDF-файл)

Технические характеристики
