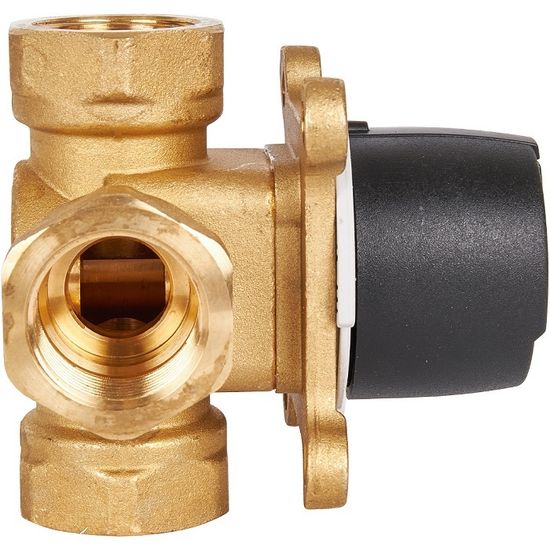

Трёхходовой 3-х ходовой смесительный клапан Stout 3/4" KVs 6 м3/ч SVM-0003-012002 представляет собой трёхходовой смесительный моторный поворотный клапан и предназначен для регулирования температуры теплоносителя, горячей воды или воздуха помещения в системах отопления и горячего водоснабжения зданий.
Управление
Может управляться вручную или приводится в действие электроприводами Stout. Пропускная способность трёхходового клапана Стаут 3/4" (SVM-0003-012002) составляет 6 м3/час.
Условия эксплуатации
Рабочей средой может служить вода или водные растворы гликолей (до 50%) с температурой до +110°C и давлением до 10 бар.
Конструкция

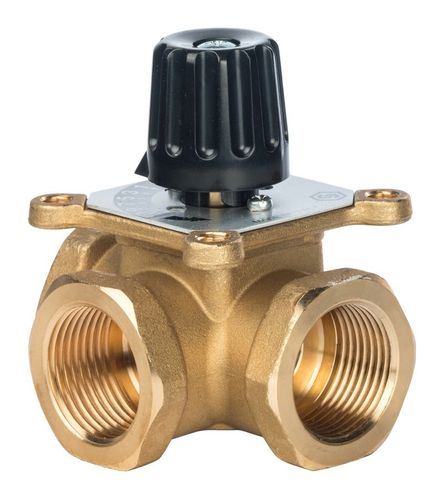

Клапан снабжён чёрной рукояткой и шкалой с 7-ю делениями: 0, 1, 3, 5, 7, 9, 10. Смеситель имеет два входных патрубка с внутренней резьбой размера 3/4" для подвода смешиваемой среды и один выходной того же диаметра.
| 1 - корпус из латуни CW617 |
Монтаж
3-х ходовой смесительный поворотный клапан может устанавливаться в любом положении, кроме позиции электроприводом вниз. Направление движения проходящей через клапан среды должно совпадать с направлением стрелок на его корпусе. Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями CП 73.1330.2012 «Внутренние санитарно-технические системы зданий».
При установке электропривода на клапан рукоятка ручного управления с клапана удаляется.
Размеры
| H - 72 мм |
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SVM-0003 |
| Артикул | SVM-0003-012002 |
| Тип | трёхходовой смесительный клапан |
| Область применения | системы горячего водоснабжения системы отопления |
| Рабочая среда | вода, растворы гликолей (до 50%) |
| Температура регулируемой среды | от 0°C до +110°C |
| Номинальное давление | 10 бар |
| Пропускная способность kvs | 6 м3/час |
| Тип соединения | трубная резьба |
| Вид резьбы | внутренняя |
| Размер резьбы | 3/4" |
| Диаметр условного прохода | 20 мм |
| Механизм регулировки | вручную/электроприводом |
| Утечка через закрытый клапан | 0,1% |
| Угол поворота штока | 90° |
| Крутящий момент | 5 Н·м |
| Температура хранения | от -20°C до 50°C |
| Материал корпуса | латунь CW617 |
| Материал штока | латунь CW617 |
| Материал затвора | латунь CW614N |
| Материал уплотнения штока | EPDM |
| Материал рукоятки | пластик ABS |
| Длина | 80 мм |
| Вес | 738 г |
| Официальная гарантия производителя | 2 года |
| Страна производства | Италия |
| Страна-родина бренда | Россия/Италия |
