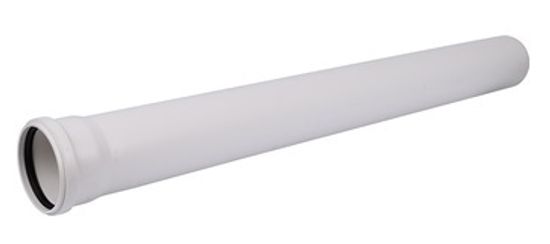

Труба Sinikon Comfort 110x1500 мм канализационная малошумная (арт. 500091.K)

Труба Sinikon Comfort 110x1500 мм канализационная малошумная (арт. 500091.K) предназначена для транспортирования сточных вод температурой до +80°C и показателями ph от 2 до 20 в системах хозяйственно-бытовой канализации зданий. Бесшумные канализационные трубы "Синикон Комфорт Плюс" рекомендуется использовать на объектах, к которым предъявляются повышенные требования комфорта: в жилых домах, больницах, общественных зданиях.

Материал труб - полипропилен гомополимер «PP-М» с минеральными добавками, имеющий плотность 1,2-1,3 г/см3. Раструбы снабжены двухлепестковым уплотнением из мягкой стирол-бутадиеновой резины (SBR 40±5 IRDH) с пластмассовым (полипропилен PP-H) распорным кольцом. Уплотнение разработано для пластмассовых труб и фитингов из PP и PVC по нормам EN 1451-1 и EN 14-1-1 и соответствует требованиям EN 681-1 WC/WCL и DIN 4060. Производитель уплотнителя M.O.L. Gummiverarbeitung GmbH&Co.

Назначение и область применения

Полипропиленовые канализационные трубы и фасонные части "Синикон Комфорт Плюс" предназначены для транспортирования сточных вод в системах хозяйственно-бытовой канализации зданий. Максимальная температура постоянных стоков - до +80°C. Максимальная температура кратковременных стоков (в течение 1 минуты) – +95°С при максимальном их расходе 30 л/мин. Допускается использование труб для отвода химически агрессивных стоков со значением pH от 2 (кислая среда) до 12 (щелочная среда). При использовании труб и фасонных изделий для транспортировки неочищенных производственных стоков необходимо проверять химическую стойкость материала труб.

Уровень шума

В результате испытаний было установлено, что уровень шумового давления, выраженный в децибелах (A), в соответствии со стандартом EN 14366В при расходе 4 л/сек составляет 16 дБ.
По сравнению со «стандартной» полипропиленовой трубой уровень шума в системе Sinikon Comfort ниже на 4 дБ (А), т.е. в 1,5 раза при расходе воды 2,5 литра в секунду. При уменьшении расхода воды в трубах до 0,35 л/сек, эта разницавозрастает с 4 дБ до 7 дБ, или в 2,2 раза.

Размеры

Согласно ГОСТ 32414 и EN 1451, наружный диаметр трубы составляет 110,0-110,4 мм, толщина стенки - 3,8-4,3 мм. Длина отрезка трубы - 1500 мм.

Преимущества малошумной внутренней канализации Sinikon Comfort Plus

• уровень шума в системе "Синикон Комфорт Плюс" ниже в 1,5 раза при расходе воды 2,5 л/с по сравнению со стандартной полипропиленовой трубой;
• монтаж и демонтаж трубопровода упрощается благодаря наличию уплотнительных колец, выполняется по принципу конструктора, при этом все соединения герметичны;
• долгий срок эксплуатации - до 50 лет;
• доступная стоимость при уровне качества, не уступающем мировым производителям трубопроводного оборудования;
• имеют высокий верхний предел допустимых температур - до +80°С (кратковременно — до +95°С);
• повышенная ударопрочность даже при низких температурах;
• материал, из которого изготовлены трубы и фитинги, экологически безопасен;
• увеличенная толщина стенки по сравнению с обычными полипропиленовыми трубами;
• стандартные размеры труб позволяют комбинировать трубы "Синикон Комфорт" с другими типами труб Sinikon для оптимизации стоимости системы канализации;
• не склонны к образованию засоров и зарастанию;
• устойчивость к воздействию широкого ряда химических веществ;
• эстетичный внешний вид.

Указания по монтажу

• При использовании труб, имеющих раструбное соединение, монтаж трубопровода осуществляется соединением гладкого конца одной трубы с раструбом другой трубы или фитинга.
• Монтаж пластиковых трубопроводов следует выполнять при температуре воздуха не ниже -10°С.
• Монтаж стояков следует вести снизу вверх.
• Раструбы труб, патрубков и фасонных частей (за исключением двухраструбных труб и муфт) на вертикальных и горизонтальных участках трубопроводной системы должны быть направлены навстречу течению сточной жидкости.
• Горизонтальные трубопроводы следует прокладывать с проектным уклоном. Безрасчётные участки самотечных трубопроводов следует прокладывать с уклоном не менее 1/D, где D – наружный диаметр трубопровода в мм. Отклонение канализационных стояков от вертикальной оси более чем на 2 мм на 1 м монтируемых труб не допускается.

Порядок монтажа

1. Резка труб выполняется пилой с мелким зубом либо труборезом под прямым углом. Резка фитингов запрещена.
2. С обрезанного края трубы снимите фаску под углом 15°, применяя специальный инструмент для снятия фаски или напильник. Поверхность фаски должна быть гладкой во избежание повреждения кольцевого уплотнения при монтаже.
3. Убедитесь в чистоте внутренней поверхности раструба, уплотнения и гладкой части вставляемой трубы.
4. Нанесите силиконовую смазку на кромку трубы. При её отсутствии допустимо применять мыльную воду. Минеральные масла и смазки применять запрещается.
5. Труба вводится до отказа в раструб, а затем выдвигается назад на 1 см. Благодаря этому создается зазор для компенсации температурного удлинения трубы. Недостаточная глубина ввода трубы в раструб может не обеспечить герметичности соединений или стать причиной нарушения соосности, тогда как ввод трубы в раструбное соединение до упора препятствует тепловому расширению трубопровода.

Документация

1. Пособие «Типовые схемы полипропиленовых систем внутренней канализации» (открыть PDF-файл)
2. Пособие для проектировщиков по системам внутренней канализации (открыть PDF-файл)
3. Сертификат соответствия на трубы с пониженным уровнем шума Sinikon Comfort до 2022 г. (открыть PDF-файл)
4. Сертификат соответствия на усиленные фасонные части до 2021 г. (открыть PDF-файл)
