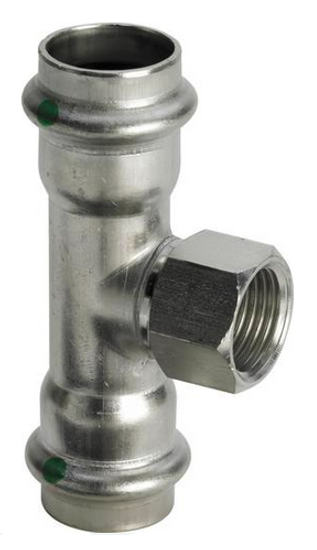

Пресс-тройник из нержавеющей стали с внутренней резьбой Viega Sanpress Inox 18x1/2"x18 ВР с SC-Contur (серия 2317.2) арт. 437152 позволяет создать боковое ответвление от основной трубы из нержавеющей стали диаметром 18 мм под углом 90°. Ответвление снабжено внутренней резьбой размером , остальные два раструба предназначены под опрессовку. Фитинг дополнен кольцевым уплотнением О-Ring из EPDM, которое обеспечивает герметичность соединения.
Соединение происходит методом холодной опрессовки с помощью универсального пресс-инструмента с использованием пресс-насадок соответствующего размера типа V по каталогу REMS.
Пресс-фитинг Viega снабжён контуром безопасности SC-Contur, представляющем собой микропаз на фитинге, обозначенный зелёной меткой. Он позволяет во время испытания давлением визуально определить неопрессованные соединения.
Пресс-фитинги из нержавеющей стали от немецкого производителя VIEGA могут использоваться в системах питьевого и хозяйственного водоснабжения, отопления, отведения дождевых вод, пожаротушения и системах сжатого воздуха с температурой до +110°C и давлением до 16 бар.
Габариты
| d1 - 18 мм |
Сфера применения
- Системы питьевого водоснабжения
- Отопительные системы / подключение радиаторов
- Отведение дождевых вод
- Системы сжатого воздуха
- Сельское хозяйство
- Промышленность
- Судостроение
- Системы пожаротушения
Указания по монтажу
- Отрежьте трубу под прямым углом с помощью роликового трубореза, ножовки по металлу или электропилы.
- Снимите с торца трубы грат с помощью гратоснимателя во избежании повреждения уплотнения. Убедитесь, что концевик трубы очищен от заусенцев как снаружи, так и внутри.
- Проверьте наличие уплотнительных колец в фитинге.
- Убедитесь, что размеры трубы и фитинга соответствуют друг другу.
- Отметьте на трубе нужную глубину её установки, чтобы визуально упростить себе монтаж.
- Вставьте трубу в фитинг до упора, продвинув её за уплотнительное кольцо; сделанная ранее метка должна при этом оставаться видимой.
- Установите на пресс-инструмент пресс-насадку подходящего профиля и типоразмера.
- Установите пресс-насадку инструмента на фитинг так, чтобы монтажный буртик фитинга совпал с соответствующей канавкой пресс-насадки, и закройте губки пресс-инструмента.
- Нажмите кнопку "Пуск" на инструменте и немедленно отпустите её, как только губки пресс-насадки сомкнутся.
- Откройте губки пресс-инструмента и снимите их с фитинга.
- Убедитесь, что опрессованы все пресс-соединения.
- Проведите испытание манометрическое испытание герметичности системы. Если какое-либо из соединений не было опрессовано, то при подаче давления оно даст обильную учетку воды, наблюдаемую визуально.
Документация
Технические характеристики
| Производитель | Viega |
| Тип | тройник |
| Коллекция | Sanpress Inox |
| Серия | 2317.2 |
| Артикул | 437152 |
| Область применения | системы водоснабжения, отопления, системы транспортировки сжатого воздуха |
| Среда | вода, воздух, растворы гликолей до 50% |
| Рабочая температура | до +110°C (для отопительных систем) до +85°C (для систем питьевого водоснабжения) |
| Максимальное рабочее давление | 16 бар |
| d1 (внешний диаметр трубы) | 18 мм |
| d3 (внешний диаметр трубы) | 18 мм |
| Тип присоединения | опрессовка / резьба |
| Вид резьбы | внутренняя |
| Размер резьбы | 1/2" |
| Тип прокладки | O-Ring (кольцевое уплотнение) |
| Материал корпуса | нержавеющая сталь AISI 444 |
| Материал прокладки | EPDM |
| Термостойкость прокладки | +110°C |
| Профиль пресс-насадок (по каталогу REMS) | V |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
| Официальная гарантия производителя | 5 лет |
