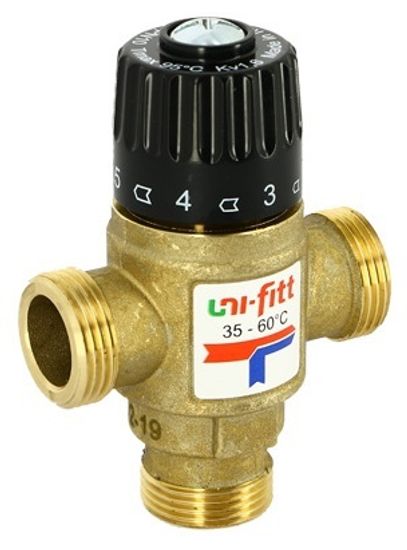

Термостатический клапан Uni-Fitt 1" НР 35-60°С латунный, смешение боковое

Трёхходовой термостатический смесительный клапан Uni-Fitt 1" НР 35-60°С (арт. 622G4000) применяется в системе горячего водоснабжения для контроля и поддержания заданной температуры горячей воды, подаваемой потребителю. Изделие выполнено из латуни марки CW617N. Материал уплотнительных колец - EPDM.

Техническое обслуживание системы и проверка правильности эксплуатации смесителя должны проводиться по крайней мере каждые 12 месяцев или чаще, если это необходимо.

Условия эксплуатации термосмесительных клапанов Uni-Fitt

Термостатические смесительные клапаны Юни-Фитт разрешается применять в системах горячего водоснабжения с температурой рабочей среды от +5°С до +90°С и рабочим давлением до 5 бар.

Гидравлические характеристики

Принцип действия

Поддержание заданной температуры горячей воды в термостатическом смесительном клапане ЮниФитт осуществляется смешением входящей горячей и холодной санитарной воды. Возможно задать температуру от +35°С до +60°С (при условии температуры входящей горячей воды +70°С).

Габариты термостатического смесительного клапана Uni-Fitt 351G3430

Указания по эксплуатации

• Термостатический смесительный клапан Uni-Fitt может быть установлен в любом положении, горизонтально или вертикально. Важно, чтобы клапан был доступен для обслуживания. Рекомендуется установить обратные клапаны на входы смесителя для предотвращения обратного потока жидкости и фильтры
• Установка и демонтаж изделия должны производиться при отсутствии давления в системе.
• Клапаны не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку от трубопровода на смесительные клапаны.
• Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
• Муфтовые соединения должны выполняться с использованием уплотнительных материалов.
• Перед установкой термостатических смесительных клапанов трубопровод должен быть очищен от окалины и ржавчины.
• Системы внутреннего холодного и горячего водоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей.
• Термостатические смесительные клапаны должны быть надёжно закреплены на трубопроводе, подтекание воды по резьбовой части не допускается.
• После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.

Документация

1. Термостатический смесительный клапан Uni-Fitt с боковым смешением - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
