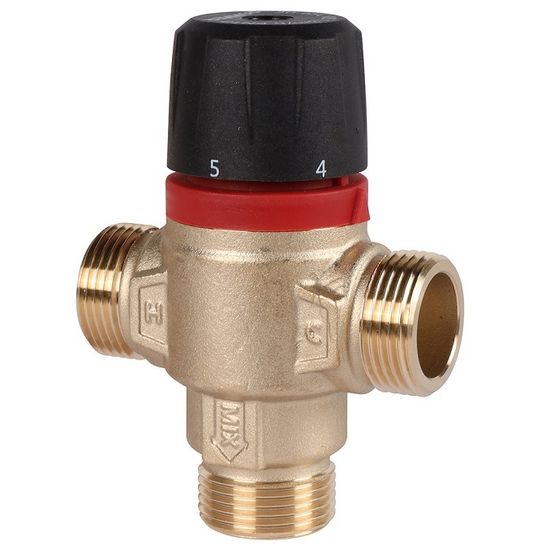

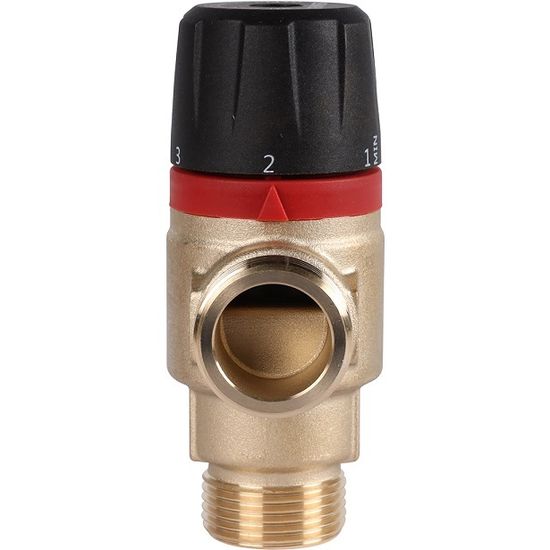

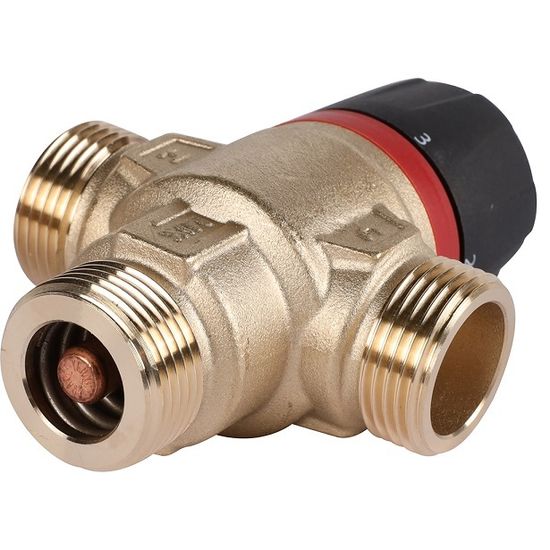

Термостатический смесительный клапан Rommer 1" НР 30-65°С, kv 2,3 с центральным смешиванием (RVM-1131-236525) предназначен для контроля и поддержания заданной температуры в системах горячего водоснабжения, а также отопления с постоянной температурой теплоносителя, например, «тёплых полов».
Термостатический клапан Rommer RVM-1131-236525 поддерживает температуру рабочей среды в диапазонах от +30°C до +65°C.Термосмеситель имеет два входных штуцера с наружной резьбой размера 1" для подвода смешиваемой среды и один выходной того же диаметра. Термосмесительный клапан снабжён регулирующей ручкой с 5 делениями.
Весит смеситель 475 г.

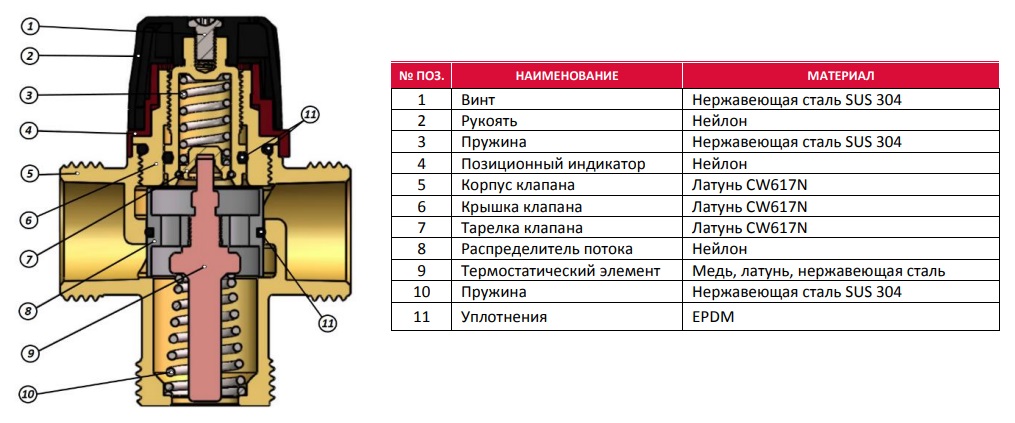

Конструкция клапана Rommer с центральным смешиванием
Указания по монтажу
Монтаж термостатических смесительных клапанов в трубопроводных системах должен выполняться квалифицированными специалистами.
Монтаж клапанов следует производить в соответствии с требованиями (СП 60.13330.2016, СП 30.1333.2012, СП 31-106-2002, СП 73.13330.2016).
Термостатические смесительные клапаны ROMMER могут быть установлены в любом положении, но так, чтобы направление движения теплоносителя совпадало с направлением стрелок на их корпусе.
Термостатические смесительные клапаны ROMMER должны эксплуатироваться при условиях, изложенных в настоящем паспорте.
Клапан должен быть доступен для обслуживания.
Перед установкой клапана трубопровод должен быть очищен от окалины и ржавчины, для безаварийной ситуации требуется установка фильтров.

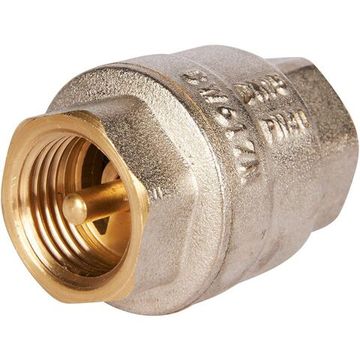

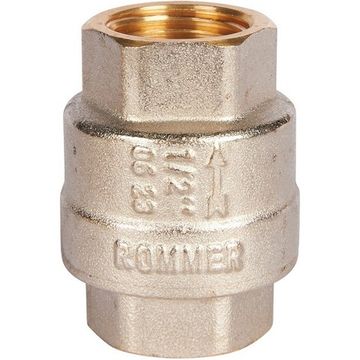

Для предотвращения обратного потока жидкости на входы клапана рекомендуется установить обратные клапаны.
Документация
- Техпаспорт на термосмесительные клапаны Rommer RVM (открыть PDF-файл)
- Буклет "Термостатические смесительные клапаны Rommer" (открыть PDF-файл)
Технические характеристики
| Производитель | Rommer |
| Серия | RVM-1131 |
| Артикул | RVM-1131-236525 |
| Тип | термостатический смесительный клапан |
| Область применения | системы горячего водоснабжения системы напольного отопления |
| Тип смешения | центральное (T-образное) |
| Рабочая среда | вода, растворы гликолей (до 30%) |
| Максимальная температура на входе | +95°C |
| Диапазон регулирования температуры | от +30°C до +65°C |
| Точность регулирования | ±2°C |
| Номинальное рабочее давление | 10 бар |
| Максимальное рабочее давление регулируемой среды | 5 бар |
| Максимальный перепад давления | 2 бара |
| Пропускная способность kvs | 2,3 м3/час |
| Тип соединения | трубная резьба |
| Вид резьбы | наружная |
| Размер резьбы | 1" |
| Диаметр условного прохода | 25 мм |
| Механизм регулировки | ручной |
| Материал корпуса | латунь CW617N |
| Материал тарелки клапана | латунь CW617N |
| Материал пружины | нержавеющая сталь SUS 304 |
| Материал уплотнения | EPDM |
| Температура хранения и транспортировки | от -20°C до +50°C |
| Ширина | 70 мм |
| Высота | 94 мм |
| Глубина | 39 мм |
| Вес | 475 г |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна производства | Китай |
| Страна-родина бренда | Россия |
