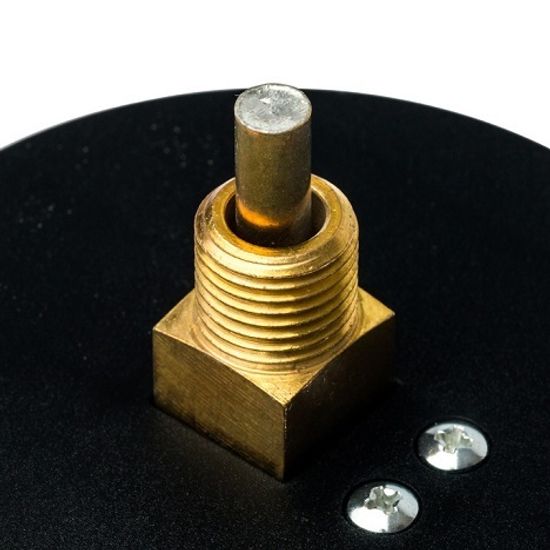

Аксиальный термоманометр Stout 1/2", 6 бар, +120°С, 80 мм с запорным клапаном (SIM-0005-800615) предназначен для одновременного мониторинга давления и температуры рабочей среды в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.
Принцип работы термоманометров Стаут SIM-0005
Чувствительный элемент термометра представляет собой пластину, выполненную из двух спрессованных друг с другом различных металлов, имеющих разные коэффициенты линейного расширения. Пружина одним концом прикреплена к штоку, другой конец пружины жестко соединен со стрелкой термометра. При изменении температуры пружина раскручивается, поворачивая за собой стрелку.
Внутренняя полость пружины манометра соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, ее линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора. В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.
Конструкция термоманометров Stout SIM-0005
| 1 - Корпус из пластика ABS |
Рекомендации по монтажу термоманометров Стоут
- Монтаж термоманометров Stout в трубопроводной системе следует производить в соответствии с требованиями (СП 30. 13330.2012, СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).
- Монтаж термоманометров в трубопроводной системе должен выполняться квалифицированными специалистами.
- Термоманометры Stout должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.
- Термоманометры следует располагать в местах, доступных для визуализации и обслуживания.
- Термоманометр вкручивается в бобышку, либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
- Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
- Закручивать термоманометр при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу манометра.
- При монтаже и эксплуатации термоманометров Stout, применение рычажных газовых ключей категорически запрещено.
- После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.3.
Документация
- Термоманометры Stout SIM-0005 и SIM-0006 (открыть PDF-файл)
- Листовка "Контрольно-измерительные приборы Stout" (открыть PDF-файл)
Технические характеристики
| Производитель | Stout |
| Серия | SIM-0005 |
| Артикул | SIM-0005-800615 |
| Тип | термоманометр |
| Рабочая среда | вода, растворы гликолей |
| Способ соединения с трубопроводом | трубная резьба |
| Способ крепления манометра | аксиальный |
| Присоединительный размер | G 1/2" |
| Диапазон показаний манометра | от 0 до 6 бар |
| Диаметр прибора | 80 мм |
| Температура рабочей среды | от 0°C до +120°C |
| Класс точности манометра | 2.5 |
| Класс точности термометра | 2.0 |
| Степень электрической защиты | IP31 |
| Материал корпуса | пластик ABS |
| Материал циферблата | алюминий с чёрной шкалой |
| Материал стекла | акрил с красным указателем |
| Температура окружающей среды | от -20°C до +60°C |
| Температура транспортировки и хранения | от -20°C до +60°C |
| Вес | 166 г |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Германия |
