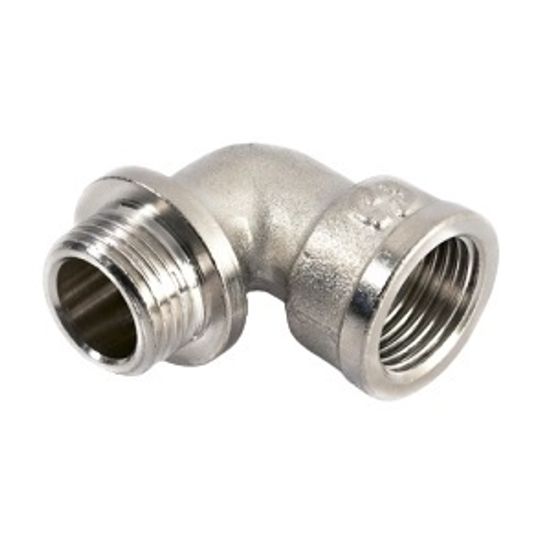

Угольник с упором Stout 1" НР/ВР с наружной/внутренней резьбой никелированный SFT-0016-000001 предназначен для соединения отрезков стальных труб одинакового диаметра с поворотом трубопровода на 90° при монтаже трубопроводной сети в единую систему.
Угольник с упором Stout SFT-0016-000001 весит 318 г.
Материалы
Резьбовые угольники Stout изготавливаются из горячештампованых заготовок и латунных прутков. Состав латуни CW617N (UNI EN 12165) CuZn40Pb2, что соответствует стандарту DIN EN 12449.
Латунные углы Стаут допускается использовать в питьевом водоснабжении в соответствии с немецким стандартом DIN 50930-6.
Условия эксплуатации латунных резьбовых угольников Stout
Латунные угольники с упором Stout серии SFT-0016 с наружной/внутренней резьбой могут применяться совместно с водой и водными растворами гликолей с концентрацией до 30%. Рабочее давление в системе не должно превышать 16 бар. Температура рабочей среды может составлять от -30°C до +120°C.
Область применения резьбовых латунных Stout
Резьбовые латунные фитинги Стаут предназначены для применения в системах отопления, горячего и холодного водоснабжения (в том числе питьевого).
Габариты угольника с упором Stout SFT-0016-000001 из латуни
| G - 1" |
Указания по монтажу резьбовых латунных фитингов Stout
- При монтаже и эксплуатации латунных резьбовых фитингов Стаут применение рычажных газовых ключей категорически запрещено!
- В качестве уплотнения между фитингом Stout и трубопроводом должны применяться материалы, выдерживающие технические параметры системы. Во избежание возможных поломок, вызванных избыточным зажимом, необходимо не допускать избыточного количества уплотнительных материалов, применяемых в соединении.
- Отклонение соосности соединяемых трубопроводов не должны превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
- Резьбовые фитинги Стоут замоноличивать в конструкции пола и стен строго запрещено.
- Готовый трубопровод необходимо проверить на герметичность при испытательном давлении с соблюдением правил СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SFT-0016 |
| Артикул | SFT-0016-000001 |
| Тип | резьбовые латунные фитинги |
| Тип фитинга | угольник с упором |
| Назначение | для стальных труб |
| Область применения | системы отопления, холодного и горячего водоснабжения |
| Рабочая среда | вода и растворы гликолей до 30% |
| Материал корпуса фитинга | латунь CW617N |
| Покрытие | никелевое |
| Цвет | серебристый |
| Номинальное давление | 16 бар |
| Температура рабочей среды | от -30°C до +120°C |
| Температура транспортировки и хранения | от -50°C до +50°C |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | внутренняя/наружная |
| Размер резьбы | 1" |
| Вес | 318 г |
| Средний срок службы | 10 лет |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
