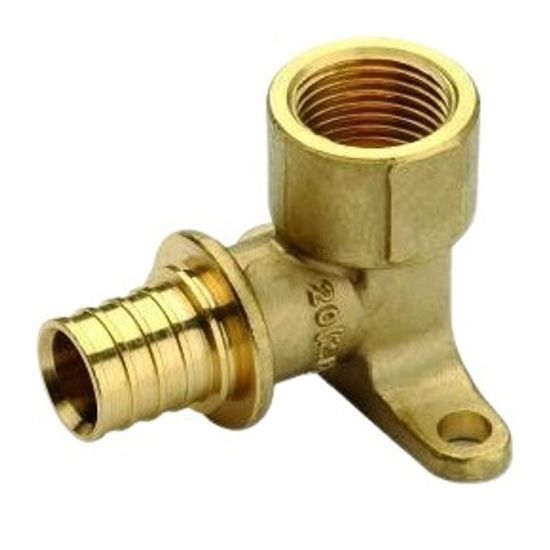

Угольник настенный Stout 16-Rp 1/2" с креплением (SFA-0009-001612)

Угольник настенный Stout 16-Rp 1/2" с креплением (SFA-0009-001612) предназначен для создания соединений трубопроводов из полимерных труб PEX, изготовленных из сшитого полиэтилена (в том числе труб с антидиффузионным барьером) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам труб и фитингов.

Совместимые виды труб

Аксиальные фитинги Stout серий SFA соответствуют стандарту UNI EN 21000-3 (для многослойных труб) и стандарту UNI EN ISO 15875-3 (для труб из сшитого полиэтилена). Фитинги с надвижной гильзой Stout совместимы с полимерными трубами из сшитого полиэтилена PE-Ха/EVOH серии SPX-0001, а также PE-Xс/Al/PE-Xс, имеющими следующие геометрические параметры: 16x2.2 мм, 16x2.6 мм, 20x2.8 мм, 20x2.9 мм, 25x3.5 мм, 32x4.4 мм.

Материалы

Угольник настенный Stout 16-Rp 1/2" с креплением (SFA-0009-001612) изготовлен из высококачественной водопроводной латуни CW617N по стандарту UNI EN 12165 (состав CuZn40Pb2). Согласно европейскому стандарту DIN ЕN 12449-2012 такие фитинги допускаются для использования в системах питьевого водоснабжения.

Фитинги производятся методом горячей штамовки с последующей механической обработкой. Данные соединения являются неразборными, надёжными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации. В этой связи такие соединения не требуют контроля и могут быть скрыты в строительных конструкциях здания (например, в бетонной стяжке).

Конструкция

Соединительные аксиальные детали Стаут состоят из фитинга (1) со штуцером (4) для трубы (2) и надвижной гильзы (3). Штуцер имеет кольцевые выступы (5) для фиксации трубы на фитинге и герметизации соединения между ними, упорный буртик (6), предотвращающий осевое перемещение трубы относительно фитинга при напрессовке гильзы, воротник (7), фиксирующий конечное положение гильзы. Фитинги имеют полный упорный буртик, что обеспечивает повышенную надёжность соединений.

Условия эксплуатации

Рабочее давление в системе не должно превышать 10 бар. Температура рабочей среды может составлять от -20°C до +120°C.

Порядок монтажа

Документация

1. Аксиальные фитинги Stout - Технический паспорт изделия (открыть PDF-файл)
2. Сертификат соответствия до 2024 г. (открыть PDF-файл)
3. Свидетельство о государственной регистрации (открыть PDF-файл)
4. Протокол испытаний 15.06.2015 г. (открыть PDF-файл)

Технические характеристики
