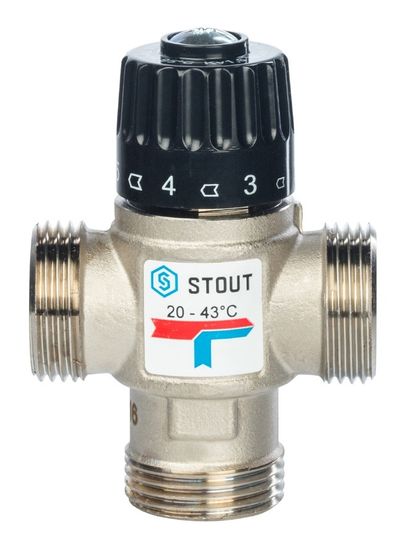

Термостатический смесительный клапан Stout 1" НР 20-43 °С, KV 2,5 м3/ч (SVM-0120-254325)

Термостатический смесительный клапан Stout 1" НР 20-43 °С, KV 2,5 м3/ч (SVM-0020-254325) предназначен для применения в системе горячего водоснабжения, в системах «тёплый пол», а также в других системах отопления с постоянной температурой теплоносителя. Рабочей средой может выступать вода и водные растворы гликолей (до 30%) с максимальной температурой +95°C. Термостатический клапан поддерживает температуру рабочей среды в диапазонах от +20°C до +43°C с точностью регулирования±2°C.

Термосмеситель имеет два входных штуцера с наружной резьбой размера 1" для подвода смешиваемой среды и один выходной того же диаметра. Смесительный клапан снабжён регулирующей ручкой с 5 делениями.

Габариты смесителя (ШхВхГ) 7 х 10 х 3,9 см. Весит изделие 435 г.

Конструкция

Встроенный термочувствительный элемент контролирует на выходе температуру смешанного потока: термоэлемент входит в контакт со смешанной водой и расширяется либо сжимается, тем самым изменяя проходные отверстия на входах горячей и холодной воды. Поворачивая термоголовку клапана по установленным делениям, от нуля до пяти, удобно регулировать необходимую температуру.

В смесителе используется асимметричная (L – образная) схема направления потоков.

Монтаж

Смесительный термостатический клапан может быть установлен в любом положении, но так, чтобы направление движения теплоносителя совпадало с направлением стрелок на его корпусе. Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями CП 73.1330.2012 «Внутренние санитарно-технические системы зданий». Примерная настройка клапана производится поворотом его рукоятки до совмещения указателя на ней с цифрой на шейке клапана, которая соответствует той или иной температуре. Для точной настройки рекомендуется использовать показания установленного в системе термометра.

Документация

1. Термостатические смесительные клапаны Stout - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
