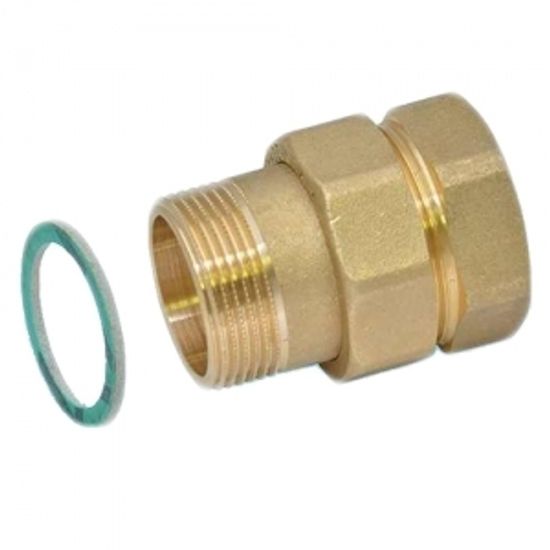

Разъёмное соединение американка Stout 1"1/4 НР/ВР прямое с плоским уплотнением SFT-0044-000114 предназначено для соединения стальных труб при монтаже трубопроводной сети в единую систему. Американка Стаут позволяет смонтировать разъёмное соединение на трубопроводе, что позволят осуществлять его ремонт или частичную разборку без демонтажа всей системы.
Разъёмное соединение Stout SFT-0044-000114 весит 424 г.
Материалы
Разъёмные соединения Stout изготавливаются из горячештампованых заготовок и латунных прутков. Состав латуни CW617N (UNI EN 12165) CuZn40Pb2, что соответствует стандарту DIN EN 12449.
Уплотнительное кольцо американок Стаут изготовлено из бутадиеннитрильного каучука NBR или паронита.
Латунные американки Стаут допускается использовать в питьевом водоснабжении в соответствии с немецким стандартом DIN 50930-6.
Условия эксплуатации латунных американок Stout
Латунные разъёмные соединения Стаут серии SFT-0044 с наружной/внутренней резьбой могут использоваться совместно с водой и водными растворами гликолей с концентрацией до 30%. Рабочее давление в системе не должно превышать 10 бар. Температура рабочей среды может составлять от -20°C до +80°C.
Область применения резьбовых латунных Stout
Резьбовые латунные фитинги Стаут предназначены для применения в системах отопления, горячего и холодного водоснабжения (в том числе питьевого).
Габариты американки Stout SFT-0044-000114 из латуни
| G - 1 1/4" |
Указания по монтажу резьбовых латунных фитингов Stout
- При монтаже и эксплуатации латунных резьбовых фитингов Стаут применение рычажных газовых ключей категорически запрещено!
- В качестве уплотнения между фитингом Stout и трубопроводом должны применяться материалы, выдерживающие технические параметры системы. Во избежание возможных поломок, вызванных избыточным зажимом, необходимо не допускать избыточного количества уплотнительных материалов, применяемых в соединении.
- Отклонение соосности соединяемых трубопроводов не должны превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
- Резьбовые фитинги Стоут замоноличивать в конструкции пола и стен строго запрещено.
- Готовый трубопровод необходимо проверить на герметичность при испытательном давлении с соблюдением правил СП 73.13330.2016 «Внутренние санитарно-технические системы зданий».
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SFT-0044 |
| Артикул | SFT-0044-000114 |
| Тип | резьбовые латунные фитинги |
| Тип фитинга | разъёмное соединение |
| Назначение | для стальных труб |
| Область применения | системы отопления, холодного и горячего водоснабжения |
| Рабочая среда | вода и растворы гликолей до 30% |
| Материал корпуса фитинга | латунь CW617N |
| Материал уплотнительной прокладки | NBR или паронит |
| Покрытие | нет |
| Цвет | золотистый |
| Номинальное давление | 10 бар |
| Температура рабочей среды | от -20°C до +80°C |
| Температура транспортировки и хранения | от -50°C до +50°C |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | внутренняя/наружная |
| Размер резьбы | 1 1/4" |
| Наличие вставки под ключ | есть |
| Размер ключа | 53-49 мм |
| Вес | 424 г |
| Средний срок службы | 10 лет |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
