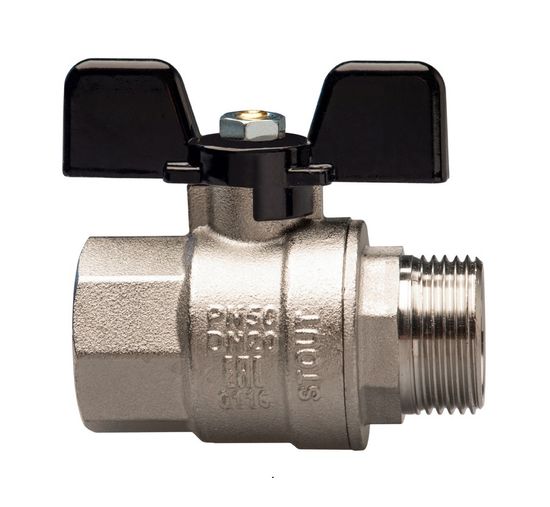

Кран шаровый Stout 1/2" ВР/НР полнопроходной (ручка бабочка) SVB-0004-000015 применяется в качестве запорной арматуры на трубопроводах систем водоснабжения, хозяйственного и промышленного назначения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивныек материалам крана. Основные среды применения: горячее водоснабжение, отопление, сжатый воздух. Кран является полнопроходным. Средний срок службы изделия составляет 30 лет.
Корпус крана изготовлен из никелированной латуни CW617N, а шаровой затвор - из хромированной латуни CW617N. Уплотнение в кране выполнено из FPM и PTFE, что позволяет ему выдерживать температуру -20°C до +150°C и давление до 50 бар. Минимальная толщина стенки корпуса - 1,5 мм. Условная пропускная способность kvs устройства составляет 20 м3/час. Весит шаровой кран Stout SVB-0004-000015 184 г.
Преимущества шаровых кранов Stout
- Корпус выполнен из никелированной латуни.
- Шар имеет хромированное покрытие, надежно защищен от механических повреждений и коррозии.
- Уплотнение в кранах выполнено из FPM и PTFE, что позволяет выдерживать более высокие температуры и давление.
- Минимальная и максимальная рабочие температуры крана от -20°С до +150°С.
- Ручка-бабочка выполнена из прочного силумина, имеет 4 пломбировочных ушка, которые являются ребрами жёсткости, вместо привычных двух.
- Шаровые краны Stout изготавливаются в Италии, включая сырье и комплектующие изделия.
- Продукция обеспечивает полную герметичность, простоту в использовании, долгий срок службы - до 30 лет.
Конструкция
| 1 - корпус крана из никелированной латуни CW617N; |
Габариты
| Rp - 1/2" |
Указания по монтажу и эксплуатации
- Установка и демонтаж изделия, а также любые операции по ремонту или регулировке должны производиться при отсутствии давления в системе.
- С завода-изготовителя шаровые краны поставляются в открытом положении шарового затвора.
- Открывать и закрывать краны следует плавным поворотом шпинделя за рукоятку вручную без применения каких-либо инструментов.
- Допустимы только 2 рабочих положения крана: полностью открытое и полностью закрытое. Применение шаровых кранов в качестве регулирующих устройств не допускается.
- Перед установкой крана трубопровод должен быть очищен от окалины и ржавчины. Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода её без механических примесей.
- Кран не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несносность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на кран от трубопровода.
- Для уплотнения резьбы могут использоваться любые материалы, разрешенные СП 73.13330.2012 «Внутренние санитарно-технические системы зданий».
- Рекомендуется устанавливать кран в положении «открыто».
- При монтаже кранов изгибающие усилия и крутящий момент не должны превышать максимальных значений для данного диаметра условного прохода.
- Кран должен быть надёжно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. После монтажа обязательно проводится манометрическое испытание герметичности системы. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
- В случае использования крана в системах по перемещению носителя с высоким содержанием механических примесей, установка дополнительного фильтрующего оборудования на входе является обязательной.
- Для нормального функционирования изделия в течение продолжительного периода времени необходимо профилактически открывать/закрывать кран один раз в месяц.
Документация
Технические характеристики
| Производитель | Stout |
| Тип | шаровой кран |
| Коллекция | SVB |
| Серия | SVB-0004 |
| Артикул | SVB-0004-000015 |
| Номинальный диаметр условного прохода (DN) | 15 мм |
| Номинальное давление (PN) | 50 бар |
| Условная пропускная способность kvs | 20 м3/час |
| Форма | прямой |
| Класс по эффективному диаметру | полнопроходной |
| Область применения | системы отопления, системы горячего водоснабжения технологические трубопроводы системы транспортировки сжатого воздуха |
| Рабочая среда | вода, растворы гликолей до 50%, газ водяной пар, нефтепродукты |
| Класс герметичности | A |
| Рабочая температура | от -20°C до +150°C |
| Тип присоединения | резьба |
| Стандарт резьбы | трубная цилиндрическая |
| Вид резьбы | внутренняя/наружная |
| Размер резьбы | 1/2" |
| Минимальная толщина стенки корпуса | 1,5 мм |
| Материал корпуса | латунь CW617N никелированная |
| Материал шара | латунь CW617N хромированная |
| Материал штока | латунь CW614N |
| Материал уплотнения шара | P.T.F.E. (тефлон) |
| Материал уплотнения штока | P.T.F.E., FKM |
| Тип рукоятки | рукоятка-«бабочка» |
| Материал рукоятки | силумин |
| Цвет рукоятки | чёрный |
| Температура хранения | от -60°C до +60°C |
| Максимальный изгибающий момент | 46 Н·м |
| Максимальный крутящий момент | 30 Н·м |
| Вес | 184 г |
| Наработка на отказ | 55 000 циклов |
| Нормативный срок службы | 30 лет |
| Страна-родина бренда | Россия/Италия |
| Страна производства | Италия |
| Официальная гарантия производителя | 5 лет |
