Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с термостатическим 4-х ходовым клапаном (арт. SDG-0020-002000) предназначен для приготовления теплоносителя пониженных параметров в системе отопления с «теплым полом» и поддержания его температуры на постоянном уровне в диапазоне от +30°С до +60°С. В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до 85°C и давлением до 10 бар. Модификация насосного узла с байпасом и перепускным клапаном позволяет стабилизировать перепад давлений на системе вне зависимости от изменения в ней расхода теплоносителя.
Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 4-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S, с условной пропускной способностью 3,2 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Температура подачи теплоносителя отображается на алюминиевом термометре, имеющем шкалу от 0°C до +80°C. Штуцер с ручным воздухоотводчиком выполен из латуни и пластика. Смесительный узел снабжён медным байпасом с перепускным клапаном из латуни марки CW617N с уплотнениями из NBR.
Насос в комплект Насосно-смесительного узла Stout SDG-0020-002000 не входит. Смесительный модуль требуется дополнить насосом с монтажной длиной 130 мм и размером присоединительной резьбы 1 1/2".
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (концентрация до 30%) с температурой до +85°C и рабочим давлением до 10 бар.
Комплектация
- 4-х ходовой термостатический клапан;
- Контрольный термометр (от 0 до +80°C);
- Штуцер с ручным воздухоотводчиком;
- Байпас;
- Перепускной клапан;
- Паспорт изделия.

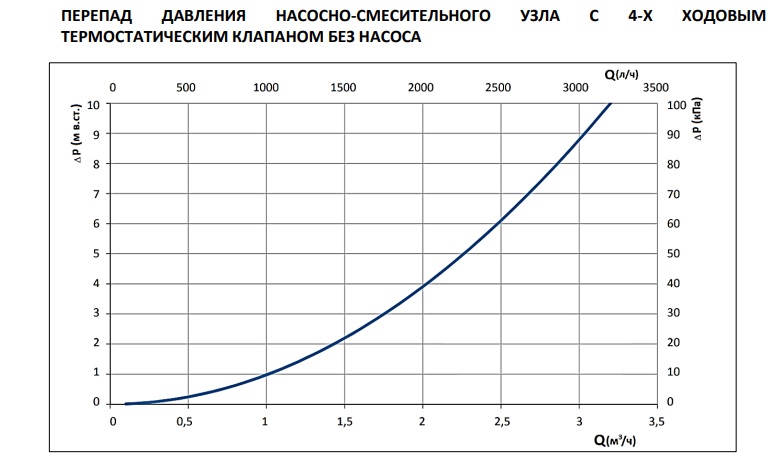

Перепад давления

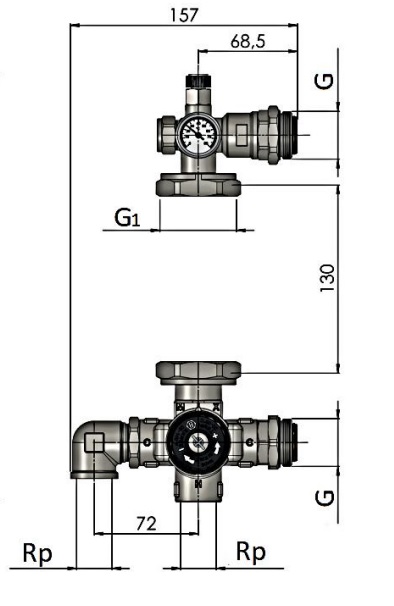

Габариты узла Стоут SDG-0120-002000
| Rp - 3/4" (ВР) |
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0020 |
| Артикул | SDG-0120-002000 |
| Тип | насосно-смесительный узел |
| Назначение | для водяных тёплых полов |
| Рабочая среда | вода, растворы гликолей до 30% |
| Номинальное давление | 10 бар |
| Температура рабочей среды в первичном контуре | до +85°C |
| Условная пропускная способность клапана Kvs | 3,2 м3/час |
| Диапозон температурной настройки клапана | от +30°С до +60°С |
| Точность регулирования температуры | ±2°С |
| Шкала термометра | от 0°C до +80°C |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Управление | 4-ходовой термостатический клапан |
| Монтажная длина циркуляционного насоса | 130 мм |
| Межосевое расстояние (L) | 212 мм |
| Вес | 2,21 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
