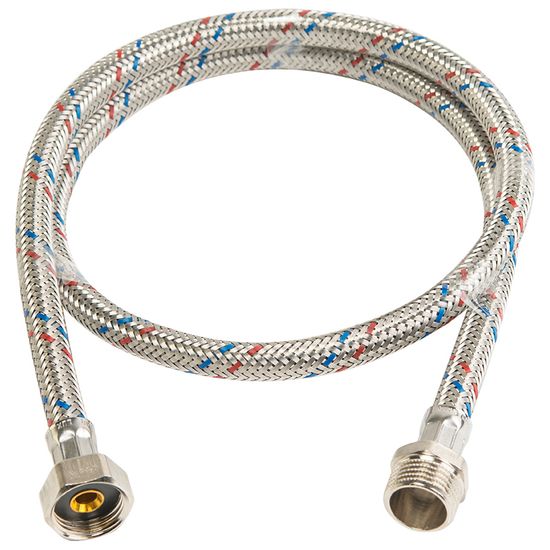

Гибкая подводка для воды Stout НР 3/8" х ВР 3/8", длина 400 мм (SHF-0055-081010)

Гибкая подводка для воды Stout НР 3/8" х ВР 3/8", длина 400 мм (SHF-0055-081010) предназначена для присоединения к трубопроводам приборов водоснабжения, сантехнического оборудования и бытовых приборов, использующих воду. Использовать гибкую подводку вместо участков постоянно действующих проточных трубопроводов не допускается.

Преимущества гибкой подводки Stout

• Все гайки, штуцеры и резьбовые соединения сделаны из латуни CW617N, что обеспечивает высокую механическую прочность и долговечность изделий.
• Опрессовочные штуцеры изготовлены из нержавеющей стали и остаются герметичными даже при испытательном давлении свыше 50 бар. Это гарантирует защиту от протечек.
• Оплётка шланга выполнена из нержавеющей стали с вкраплением нейлоновых нитей красного и синего цветов.
• В каждой пряди используется минимум 10 нитей, что позволяет очень высокую гибкость шланга без его повреждения.
• Гибкая подводка Stout имеет гигиенические сертификаты и может применяться в системах питьевого водоснабжения.
• Шланг выполнен из EPDM. Продукция соответствует европейским стандартам DIN, EAC и российским ГОСТам.

Конструкция

Указания по монтажу

• Перед монтажом подводки следует визуально проверить качество обжима гильзы, целостность оплетки, наличие прокладок, отсутствие повреждений резьбы на штуцерах и присоединяемом оборудовании. Использованиеподводок с дефектами недопустимо.
• Доступ к месту присоединения подводки должен быть свободнымдля монтажа и осмотра при эксплуатации.
• Для обеспечения удобства монтажа подводки для присоединения смесителей рекомендуется приобретать парами с разной длиной штуцеров (18 и 35 мм).
• При монтаже не допускается перекручивать подводки и прикладывать к ним растягивающих усилий, а также пропускать через отверстия, края которых могут повредить оплётку.
• В смесители штуцеры подводок с резьбой М10 закручиваются вручную без применения уплотнительных материалов. Для герметизации ниппелей используется льняная прядь или ФУМ-лента, а для накидных гаек – штатные резиновые прокладки.
• Накидные гайки и ниппели(НР) необходимо затягивать гаечным ключом с открытым зёвом. Момент их затяжки концевого штуцера М10 для смесителей не должен превышать 3,5 Нм. Максимальный момент затяжки гаек для DN8 – 30-40 Нм, DN18 - 50 Нм, DN25 - 60 Нм, DN32 - 75 Нм.
• После установки подводки следует выдержать её под рабочим давлением в течение 30 минут. При обнаружении протечек осторожно подтяните соединительные элементы ключом на 1/4 оборота.

Указания по эксплуатации

• Оберегайте подводку от прямых солнечных лучей и от попадания на них минеральных масел, растворителей, углеводородов и агрессивных веществ.
• Запрещается эксплуатировать подводки при отрицательных температурах, в непосредственной близости от предметов с температурой поверхности более 200°C и открытого огня.
• Каждые 6 месяцев проводите контроль качество затяжки соединений.
• При переустановке гибких подводок проверьте целостность резиновых прокладок и при их износе или повреждениях - замените.

Документация

1. Гибкая подводка Stout - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
