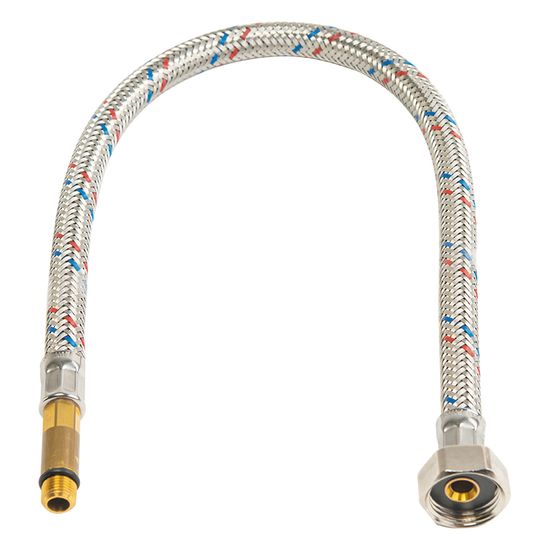

Гибкая подводка для воды Stout М10 (18 мм) х ВР 3/8", длина 400 мм (SHF-0015-181010) предназначена для непосредственного присоединения смесителей к трубопроводам. Использовать гибкую подводку вместо участков постоянно действующих проточных трубопроводов не допускается.
Преимущества гибкой подводки Stout
- Все гайки, штуцеры и резьбовые соединения сделаны из латуни CW617N, что обеспечивает высокую механическую прочность и долговечность изделий.
- Опрессовочные штуцеры изготовлены из нержавеющей стали и остаются герметичными даже при испытательном давлении свыше 50 бар. Это гарантирует защиту от протечек.
- Оплётка шланга выполнена из нержавеющей стали с вкраплением нейлоновых нитей красного и синего цветов.
- В каждой пряди используется минимум 10 нитей, что позволяет очень высокую гибкость шланга без его повреждения.
- Гибкая подводка Stout имеет гигиенические сертификаты и может применяться в системах питьевого водоснабжения.
- Шланг выполнен из EPDM. Продукция соответствует европейским стандартам DIN, EAC и российским ГОСТам.
Конструкция
|
1 - шланг из EPDM; |
Указания по монтажу
- Перед монтажом подводки следует визуально проверить качество обжима гильзы, целостность оплетки, наличие прокладок, отсутствие повреждений резьбы на штуцерах и присоединяемом оборудовании. Использованиеподводок с дефектами недопустимо.
- Доступ к месту присоединения подводки должен быть свободнымдля монтажа и осмотра при эксплуатации.
- Для обеспечения удобства монтажа подводки для присоединения смесителей рекомендуется приобретать парами с разной длиной штуцеров (18 и 35 мм).
- При монтаже не допускается перекручивать подводки и прикладывать к ним растягивающих усилий, а также пропускать через отверстия, края которых могут повредить оплётку.
- В смесители штуцеры подводок с резьбой М10 закручиваются вручную без применения уплотнительных материалов. Для герметизации ниппелей используется льняная прядь или ФУМ-лента, а для накидных гаек – штатные резиновые прокладки.
- Накидные гайки и ниппели(НР) необходимо затягивать гаечным ключом с открытым зёвом. Момент их затяжки концевого штуцера М10 для смесителей не должен превышать 3,5 Нм. Максимальный момент затяжки гаек для DN8 – 30-40 Нм, DN18 - 50 Нм, DN25 - 60 Нм, DN32 - 75 Нм.
- После установки подводки следует выдержать её под рабочим давлением в течение 30 минут. При обнаружении протечек осторожно подтяните соединительные элементы ключом на 1/4 оборота.
Указания по эксплуатации
- Оберегайте подводку от прямых солнечных лучей и от попадания на них минеральных масел, растворителей, углеводородов и агрессивных веществ.
- Запрещается эксплуатировать подводки при отрицательных температурах, в непосредственной близости от предметов с температурой поверхности более 200°C и открытого огня.
- Каждые 6 месяцев проводите контроль качество затяжки соединений.
- При переустановке гибких подводок проверьте целостность резиновых прокладок и при их износе или повреждениях - замените.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SHF |
| Артикул | SHF-0015-181010 (SHF 0015 181010) |
| Тип | гибкая подводка для воды |
| Форма | прямая |
| Назначение | холодное и горячее водоснабжение |
| Рабочая среда | вода |
| Рабочее давление | до 10 бар |
| Давление разрыва | 20 бар |
| Рабочая температура | от +1°C до +70°C |
| Тип присоединения | M10 / гайка |
| Длина штуцера М10 для смесителя | 18 мм |
| Размер входных и выходных штуцеров | М10 (18 мм) х ВР 3/8" |
| Длина подводки | 400 мм |
| Материал шланга | EPDM |
| Материал штуцера и накидной гайки | латунь CW617N |
| Материал уплотнительной прокладки | EPDM |
| Материал оплётки | сталь |
| Материал обжимной гильзы | алюминий (для DN 18-32) нержавеющая сталь AISI 304 (для DN8) |
| Внутренний диаметр резинового рукава | 8,5 мм |
| Наружный диаметр резинового рукава | 11 мм |
| Расход среды на излив при давлении на входе 3 бара | 28 л/мин |
| Минимальный радиус изгиба и расстояние от изгиба до ниппелей | 48 мм |
| Температура хранения | от -50°C до +50°C |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Расчётный срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
