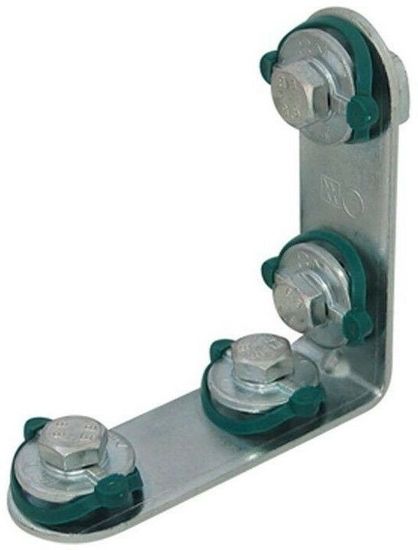

Угловой соединитель Walraven BIS RapidRail 90° длинный/длинный для профилей WM (арт. 6584001) предназначен для создания конструкций из монтажных профилей WM0, WM1, WM15,WM2, WM30, WM35. Соединитель Вальравен снабжён четырьмя гайками на быстрого монтажа BIS RapidRail M8 с межосевым расстоянием 40 мм. Комплектность изделия позволяет сэкономить до 40% времени при его установке.
Угловой соединитель Walraven BIS RapidRail изготовлен из стали 1.0332 с электролитической оцинковой, пружина выполнена из полиоксиметилена (POM) зелёного цвета. Соединитель имеет длину 93,5 мм, ширину 30 мм и толщину пластины 3 мм.
Угловые соединители Walraven BIS RapidRail сертифицированы и проверены независимой организацией согласно RAL-GZ 655/D (Сертификат №2012-09).
Документация
- Угловые соединители BIS RapidRail (G 35 05) (открыть PDF-файл)
- Брошюра "Walraven BIS RapidRail" (открыть PDF-файл)
- Walraven BIS RapidRail - Технические характеристики (открыть PDF-файл)
- Продукты, проверенные согласно RAL-GZ 655/656 (открыть PDF-файл)
Технические характеристики
| Производитель | Walraven |
| Коллекция | BIS RapidRail |
| Модель | G 35 05 |
| Артикул | 6584001 |
| Тип | соединитель для профилей |
| Форма | угловой |
| Угол поворота | 90° |
| Материал корпуса | оцинкованная сталь 1.0332 |
| Метод оцинковки | электролитическая |
| Материал пружины | полиоксиметилен (POM) |
| Цвет пружины | зелёный |
| Длина L (см. схему) | 93,5 мм |
| Толщина s (см. схему) | 3 мм |
| Максимальная нагрузка Fa,z (см. схему) | 1562 Н |
| Максимальная нагрузка Fa,x (см. схему) | 720 Н |
| Tmax | 15 Nм |
| Совместимые серии профиля | WM0, WM1, WM15,WM2, WM30, WM35 |
| Официальная гарантия производителя | 3 года |
| Расчётный срок эксплуатации | 40 лет |
| Страна-родина бренда | Нидерланды |
