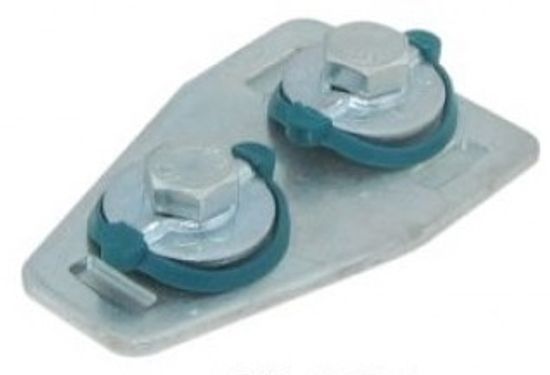

T-образный соединитель Walraven BIS RapidRail для профилей WM (арт. 6584090) предназначен для создания конструкций из монтажных профилей WM0, WM1, WM15,WM2, WM30, WM35. Соединитель Вальравен снабжён двумя гайками быстрого монтажа BIS RapidRail M8 с межосевым расстоянием 40 мм. Комплектность изделия позволяет сэкономить до 40% времени при его установке.
Соединитель Walraven BIS RapidRail изготовлен из стали 1.0332 с электролитической оцинковой, пружина выполнена из полиоксиметилена (POM) зелёного цвета. Соединитель имеет длину 80 мм, ширину 50 мм и толщину пластины 3 мм. Максимальная допустимая нагрузка соединителя - 345 Н.
X- и T-образные соединители Walraven BIS RapidRail сертифицированы и проверены независимой организацией согласно RAL-GZ 655/D (Сертификат №2012-08).
Документация
- T- и X-соединителb BIS RapidRail (G 35 45) (открыть PDF-файл)
- Брошюра "Walraven BIS RapidRail" (открыть PDF-файл)
- Walraven BIS RapidRail - Технические характеристики (открыть PDF-файл)
- Продукты, проверенные согласно RAL-GZ 655/656 (открыть PDF-файл)
Технические характеристики
| Производитель | Walraven |
| Коллекция | BIS RapidRail |
| Модель | G 35 45 |
| Артикул | 6584090 |
| Тип | соединитель для профилей |
| Форма | T-образный |
| Материал корпуса | оцинкованная сталь 1.0332 |
| Метод оцинковки | электролитическая |
| Материал пружины | полиоксиметилен (POM) |
| Цвет пружины | зелёный |
| Длина L (см. схему) | 80 мм |
| Межосевое расстояние | 40 мм |
| Толщина s (см. схему) | 3 мм |
| Максимальная нагрузка Fa,z (см. схему) | 345 Н |
| Tmax | 15 Nм |
| Совместимые серии профиля | WM0, WM1, WM15,WM2, WM30, WM35 |
| Официальная гарантия производителя | 3 года |
| Расчётный срок эксплуатации | 40 лет |
| Страна-родина бренда | Нидерланды |
