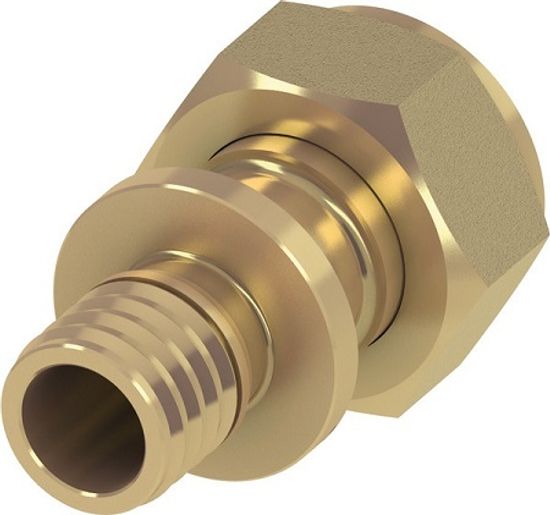

Соединение TECEflex 16x3/4" с накидной гайкой латунное прямое (арт. 767570)

Соединение TECEflex 16x3/4" с накидной гайкой латунное прямое (арт. 767570) служит для прямого присоединения к трубам TECEflex 16 из сшитого полиэтилена элементов системы с резьбовым подключением 3/4". Фитинг снабжён плоской уплотнительной прокладкой. Соединение с трубой осуществляется методом аксиальной запрессовки с использованием пресс-втулок.

Преимущества латунных фитингов системы TECEFlex

• одинаковые фитинги для всех труб системы TECEflex;
• не нужны уплотнительные кольца;
• практически нет уменьшения внутреннего сечения;
• изготавливаются из специальной коррозионностойкой латуни;
• фитинги соответствуют нормам W 534 DVGW и ГОСТ Р 15763-2005, ГОСТ Р 52134-2003;
• фитинги имеют национальные и международные сертификаты.

Габариты

Особенности монтажа системы TECEflex

В основе соединений в системе TECEflex лежит технология аксиальной запрессовки, суть которой заключается в запрессовке предварительно расширенной трубы на фитинг с использованием пресс-втулки. Так как фитинг вставляется в предварительно расширенную трубу, то по сравнению с фитингами, в которых используются уплотнительные кольца, соединение отличается большим внутренним диаметром и практически полным отсутствием потерь давления. Эффект герметизации достигается за счёт того, что после запрессовки стенка трубы обжимает фитинг по всей поверхности соединения. При соединении методом аксиальной запрессовки отсутствуют щели или пустоты, в которые может попадать и застаиваться вода, что важно с гигиенической точки зрения.

Если соединение TECEflex не запрессовано, при испытании давлением утечка проявится сразу при заполнении системы. Кроме того, отсутствие запрессовки можно легко распознать визуально, так как в этом случае пресс-втулка свободно посажена на трубе.

Запресованные металлические фитинги (кроме пресс-втулок) можно использовать повторно. Для этого соединение необходимо вырезать из системы и нагреть приблизительно до 180°C. Разборку соединения следует производить с помощьюклещей.

Порядок монтажа

1. Отрежьте трубу с помощью ножниц для резки труб или трубореза.
2. Насадите на конец трубы пресс-втулку соответствующего размера, при этом гладкая сторона пресс-втулки (без внешнего кольца) должна быть направлена на фитинг.
3. Выберите расширительную насадку в соответствии с диаметром трубы и навинтите её на экспандер. Конец трубы до упора насадите на расширительную насадку и расширьте трубу. Расширение труб TECEflex разрешается выполнять только один раз.
4. Насадите трубу TECEflex на фитинг до последнего зубца штуцера. Насаживать фитинг до упора не рекомендуется, так как соответствующая глубина обеспечивается расширением. Маркировка глубины насаживания не требуется.
5. Выберите вилкообразные насадки с маркировкой, соответствующей диаметру трубы, и с помощью штифтов зафиксируйте насадки на ручном пресс-инструменте. Насадите пресс-втулку рукой как можно ближе к концу трубы, поместите фитинг и втулку в вилкообразные насадки. С помощью пресс-инструмента запрессуйте втулку до фитинга. Зазор, оставшийся между фитингом и втулкой (приблизительно 0,5 мм), является характерным и несущественным.

Документация

1. Техническая информация по системе TECEflex (открыть PDF-файл)
2. Система TECEflex - Брошюра (открыть PDF-файл)

Технические характеристики
